คำอธิบาย

พารามิเตอร์ทางเทคนิค

การรับรอง

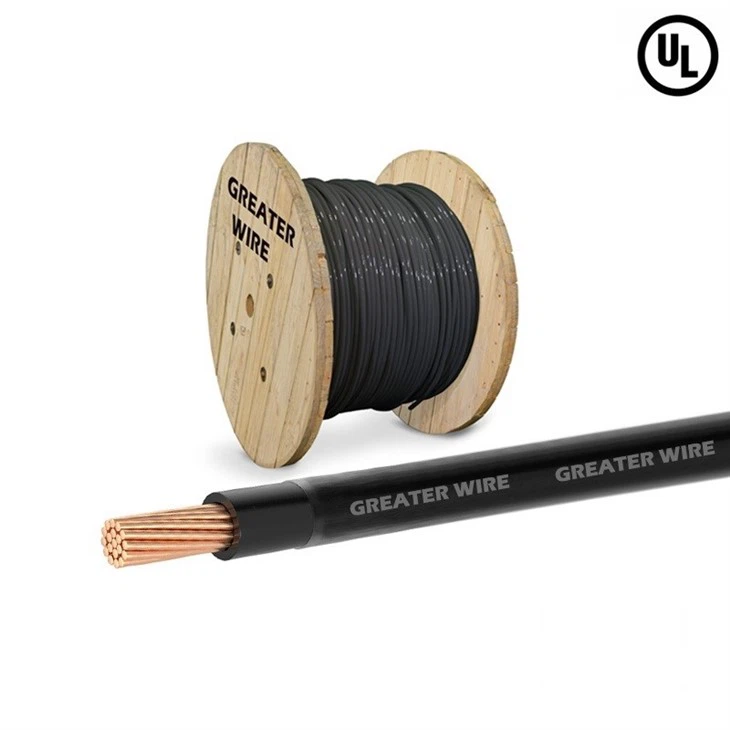

สายไนลอน T90

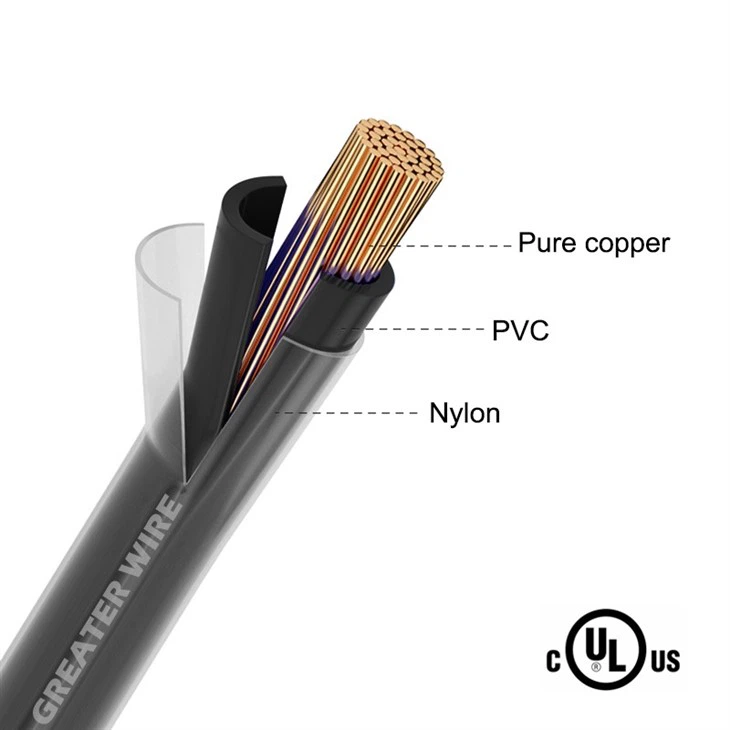

ตัวนำ: ทองแดงเปลือยเปล่าที่มีการดึงนุ่มด้วยคลาส B stranding ต่อ ASTM
ฉนวนกันความร้อน: การขัดถูความร้อนและความชื้นทนทานโพลีไวนิลคลอไรด์ (PVC) ข้อกำหนดของฉนวนกันความร้อนของรหัสไฟฟ้าของแคนาดา
ASTM B3, B8, B496
CSA C22.2 No. 75/UL 83, CUL จดทะเบียน T90, TWN75
ทนต่อแสงแดด
ทนน้ำมันและน้ำมันเบนซิน
vw -1

แอปพลิเคชัน

สายเคเบิลไนลอน T90 ได้รับการจัดอันดับสำหรับ 600V และใช้กันทั่วไปในการใช้งานที่อยู่อาศัยเชิงพาณิชย์และอุตสาหกรรมที่ต้องการการกระจายพลังงานแรงดันไฟฟ้าปานกลาง นอกเหนือจากการกระจายพลังงานแล้วสายเคเบิล T90 ยังใช้ในวงจรควบคุมและแอพพลิเคชั่นการเดินสายทั่วไปอื่น ๆ ที่มีความยืดหยุ่นความทนทานและความปลอดภัยเป็นสิ่งสำคัญ ไม่ว่าจะผ่านท่อร้อยสายซึ่งฝังอยู่ในคอนกรีตหรือสัมผัสกับองค์ประกอบสายเคเบิล T90 เป็นวิธีแก้ปัญหาที่เชื่อถือได้ซึ่งเป็นไปตามมาตรฐานของรหัสไฟฟ้าแคนาดา (CSA C22.2 หมายเลข 75) และ UL 83

คุณสมบัติ

สายเคเบิล Nylon T90 ใช้ตัวนำทองแดงเปลือยที่มีการวาดแบบนุ่มซึ่งผลิตตามมาตรฐาน ASTM B-stranding และชั้นฉนวนทำจากโพลีไวนิลคลอไรด์ (PVC) ซึ่งออกแบบมาเป็นพิเศษเพื่อทนต่อการเสียดสีความร้อนและความชื้น มันสามารถทนต่อสภาพแวดล้อมที่รุนแรงและทนต่อแสงแดดเหมาะสำหรับการใช้งานกลางแจ้งที่สัมผัสกับรังสียูวี นอกจากนี้ลวด T90 ยังทนต่อน้ำมันและน้ำมันเบนซินทำให้เหมาะสำหรับการใช้งานในสภาพแวดล้อมอุตสาหกรรมที่มีการสัมผัสกับน้ำมันและเชื้อเพลิง ด้วยการจัดอันดับการทดสอบ Flame VW -1 มันให้ความปลอดภัยเพิ่มเติมโดย จำกัด ความเป็นไปได้ของการแพร่กระจายของไฟ

การรับรอง

สายเคเบิลไนลอน T90 ได้รับการรับรอง CUL และตรงตามข้อกำหนดด้านความปลอดภัยทางไฟฟ้าของแคนาดาและสหรัฐอเมริกา CUL การรับรองดำเนินการโดย Underwriters Laboratories (UL) เพื่อให้แน่ใจว่าสายเคเบิลมีประสิทธิภาพด้านความปลอดภัยที่จำเป็นในระหว่างการใช้งาน มันทดสอบความต้านทานความร้อนของวัสดุฉนวนความต้านทานการกัดกร่อนและความน่าเชื่อถือของฉนวนไฟฟ้าและสามารถทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมที่แห้งอุณหภูมิสูงที่ระดับอุณหภูมิ 90 องศา

บรรจุุภัณฑ์

thwn -2 copper wire package

สายการผลิต

โรงงานเคเบิลขั้นสูงของผู้ผลิตลวด Greater มีสภาพแวดล้อมการผลิตที่ชาญฉลาดและดิจิตอล ผ่านการรวมเข้าด้วยกันอย่างราบรื่นของเทคโนโลยีที่ทันสมัยโรงงานประสบความสำเร็จในการกำจัดข้อผิดพลาดและข้อบกพร่องที่อาจเกิดขึ้นในกระบวนการประกอบแบบแมนนวลแบบดั้งเดิม การเปลี่ยนไปใช้การผลิตดิจิทัลไม่เพียง แต่เพิ่มประสิทธิภาพ แต่ยังแสดงให้เห็นถึงความมุ่งมั่นของเราในการให้ลูกค้าของเราด้วยผลิตภัณฑ์ที่มีความน่าเชื่อถือสูงสุด เฟรมเวิร์กโรงงานอัจฉริยะช่วยให้มั่นใจได้ถึงกระบวนการผลิตที่ปราศจากข้อผิดพลาดและลดความเป็นไปได้ของความแปรปรวนที่เกี่ยวข้องกับมนุษย์และเพิ่มความแม่นยำที่ไม่สามารถบรรลุได้ก่อนหน้านี้ กลไกการตรวจสอบที่ถูกต้องและอัตโนมัติโรงงานปฏิบัติตามการควบคุมคุณภาพอย่างเคร่งครัด ผลิตภัณฑ์ได้รับการตรวจสอบอย่างละเอียดตั้งแต่ต้นจนถึงขั้นตอนสุดท้ายของกระบวนการผลิต การตรวจจับภาพอัจฉริยะดิจิตอลและเทคโนโลยีเลเซอร์ใช้เพื่อให้แน่ใจว่าแต่ละผลิตภัณฑ์มีคุณสมบัติตรงตามมาตรฐานที่เข้มงวดที่ บริษัท ของเรากำหนดไว้ ความมุ่งมั่นต่อคุณภาพนี้ครอบคลุมถึงความแม่นยำในการตรวจสอบของเราด้วยอุปกรณ์การผลิตอัตโนมัติที่ได้รับความแม่นยำที่น่าประทับใจของ 0 002 มม., เกินมาตรฐานอุตสาหกรรม

ลูกค้า

wire and cable manufacturer

พันธมิตร

Greater Wire Partner

คำถามที่พบบ่อย

ถาม: T90 หมายถึงอะไรบนลวด?

ตอบ: T90 บนลวดหมายถึงการจัดอันดับอุณหภูมิสำหรับฉนวนกันความร้อนของลวดซึ่งบ่งชี้ว่าสามารถทำงานได้อย่างปลอดภัยที่อุณหภูมิสูงถึง 90 องศา (194 องศา F)
ในบางกรณี T90 อาจอ้างถึงลวดที่มีฉนวนไนลอนชนิดเฉพาะที่ใช้กันทั่วไปในแคนาดาซึ่งเทียบเท่ากับสายไฟไนลอนที่ทนความร้อนสูงได้ (เทอร์โมพลาส
สำหรับการใช้งานแบบเปียกหรือใต้ดินจะต้องมีสายไฟที่มีการจัดอันดับ RW90 (ซึ่งได้รับการจัดอันดับสำหรับสภาพแวดล้อมที่แห้งและเปียก)

ถาม: Thhn และ T90 เหมือนกันหรือไม่?

A: ไม่ Thhn และ T90 ไม่เหมือนกัน

สาย Thhn ได้รับการจัดอันดับสำหรับอุณหภูมิสูงถึง 90 องศา (194 องศา F) ในสภาพแวดล้อมที่แห้ง แต่สามารถใช้ที่ 75 องศา (167 องศา F) ในสภาพเปียก
T90 หมายถึงการจัดอันดับอุณหภูมิสูงสุดของสายหรือสายเคเบิล (โดยปกติประมาณ 90 องศาหรือ 194 องศา F) T90 ไนลอนเป็นของแคนาดาเทียบเท่ากับ Thhn แต่ไม่ได้รับการจัดอันดับสำหรับสถานที่เปียก

ถาม: อะไรคือความแตกต่างระหว่างสาย T90 และ RW90?

A: ความแตกต่างที่สำคัญระหว่างสาย T90 และ RW90 คือการจัดอันดับอุณหภูมิและความเหมาะสมสำหรับสถานที่เปียก

T90 Wire ได้รับการจัดอันดับสำหรับอุณหภูมิการทำงานสูงสุด 90 องศา (194 องศา F) สาย T90 ไม่เหมาะสำหรับสถานที่เปียก โดยทั่วไปจะใช้ในสถานที่แห้งโดยมีความชื้นน้อยที่สุด

ลวด RW90 ยังได้รับการจัดอันดับสำหรับอุณหภูมิการทำงานสูงสุด 90 องศา (194 องศา F) คล้ายกับ T90 ลวด RW90 ได้รับการจัดอันดับเฉพาะสำหรับสถานที่เปียกและสามารถใช้ในสภาพแวดล้อมที่อาจสัมผัสกับความชื้นหรือน้ำเช่นใต้ดินบนแผ่นคอนกรีตหรือกลางแจ้งในสภาพที่เปียก

ป้ายกำกับยอดนิยม: สายเคเบิลไนลอน T90, จีน T90 ผู้ผลิตสายเคเบิลไนลอน, ซัพพลายเออร์, โรงงาน

217

ตัวนำ		ความหนาของฉนวน (MILS)	ความหนาของแจ็คเก็ต (MILS)	เล็กน้อย 0. D. (mils)	ประมาณ. net wt.per 1000 '(ปอนด์)	ampacities ที่อนุญาต+
ขนาด (awg หรือ kcmil)	ไม่ของเส้น	ความหนาของฉนวน (MILS)	ความหนาของแจ็คเก็ต (MILS)	เล็กน้อย 0. D. (mils)	ประมาณ. net wt.per 1000 '(ปอนด์)	60 องศา	75 องศา	90 องศา
14*	1	15	4	102	15	15	15	15
12*	1	15	4	119	23	20	20	20
10*	1	20	4	150	36	30	30	30
14*	19	15	4	109	16	15	15	15
12*	19	15	4	128	24	20	20	20
10*	19	20	4	161	38	30	30	30
8	19	30	5	213	63	40	50	55
6	19	30	5	249	95	55	65	75
4	19	40	6	318	152	70	85	100
3	19	40	6	346	189	85	100	115
2	19	40	6	378	234	95	115	130
1	19	50	7	435	299	110	130	145
1/0	19	50	7	474	372	125	150	170
2/0	19	50	7	518	462	145	175	195
3/0	19	50	7	568	575	165	200	225
4/0	19	50	7	624	718	195	230	260
250	37	60	8	694	851	215	255	290
300	37	60	8	747	1012	240	285	320
350	37	60	8	797	1174	260	310	350
400	37	60	8	842	1334	280	335	380
500	37	60	8	926	1655	320	380	430
600	61	70	9	1024	1987	350	420	475
750	61	70	9	1126	2464	400	475	535
1000	61	70	9	1275	3257	455	545	615
