พลังงานแสงอาทิตย์เป็นหนึ่งในแหล่งพลังงานหมุนเวียนที่ได้รับความนิยมมากที่สุดในโลก โดยนำเสนอวิธีที่ยั่งยืนในการผลิตไฟฟ้าสำหรับบ้าน ธุรกิจ และแม้แต่การใช้งานในอุตสาหกรรมขนาดใหญ่ ประสิทธิภาพของระบบพลังงานแสงอาทิตย์ขึ้นอยู่กับปัจจัยต่างๆ รวมถึงคุณภาพของส่วนประกอบและการติดตั้ง ในบรรดาส่วนประกอบเหล่านี้ สายไฟพลังงานแสงอาทิตย์และสายไฟแสงอาทิตย์มีความจำเป็นในการรับประกันการส่งพลังงานไฟฟ้าที่สร้างโดยแผงโซลาร์เซลล์ไปยังอินเวอร์เตอร์ ที่เก็บแบตเตอรี่ หรือโครงข่ายไฟฟ้าอย่างเหมาะสม
การตัดสินใจที่สำคัญที่สุดประการหนึ่งเมื่อตั้งค่าระบบพลังงานแสงอาทิตย์คือการเลือกสายเคเบิลพลังงานแสงอาทิตย์ที่เหมาะสมเพื่อรองรับกระแสไฟฟ้าที่สร้างขึ้น สิ่งนี้นำเราไปสู่คำถามทั่วไป: ฉันต้องใช้สายโซลาร์เซลล์ขนาดใดสำหรับ 40 แอมป์
ในบทความนี้ เราจะสำรวจสายเคเบิลพลังงานแสงอาทิตย์และสายไฟพลังงานแสงอาทิตย์ประเภทต่างๆ ปัจจัยที่มีอิทธิพลต่อการเลือกขนาดสายเคเบิลที่ถูกต้อง และวิธีการกำหนดขนาดสายไฟที่เหมาะสมสำหรับโหลดแอมป์ 40-
ทำความเข้าใจเกี่ยวกับสายเคเบิลพลังงานแสงอาทิตย์และสายไฟพลังงานแสงอาทิตย์
ก่อนที่จะเจาะลึกเรื่องขนาดสายเคเบิล สิ่งสำคัญคือต้องเข้าใจบทบาทของสายเคเบิลพลังงานแสงอาทิตย์และสายไฟแสงอาทิตย์ในระบบสุริยะ

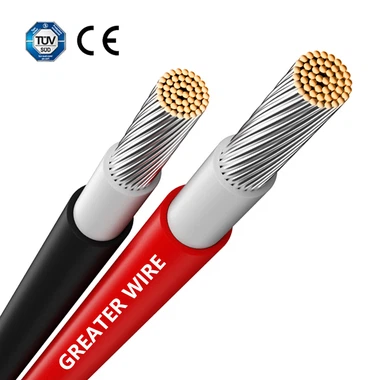

สายพลังงานแสงอาทิตย์: สายพลังงานแสงอาทิตย์เป็นสายไฟฟ้าชนิดหนึ่งที่ออกแบบมาเพื่อใช้ในระบบพลังงานแสงอาทิตย์โดยเฉพาะ โดยทั่วไปแล้วสายเคเบิลพลังงานแสงอาทิตย์จะทำด้วยตัวนำทองแดงหรืออะลูมิเนียม และหุ้มฉนวนด้วยวัสดุที่ทนทาน เช่น โพลีเอทิลีนแบบเชื่อมขวาง (XLPE) หรือเอทิลีนเตตราฟลูออโรเอทิลีน (ETFE) เพื่อให้ทนทานต่อสภาวะกลางแจ้ง รวมถึงรังสียูวี อุณหภูมิสุดขั้ว และความชื้น บทบาทหลักของสายเคเบิลพลังงานแสงอาทิตย์คือการส่งกระแสไฟฟ้าที่เกิดจากแผงโซลาร์เซลล์ไปยังส่วนประกอบของระบบอื่นๆ เช่น อินเวอร์เตอร์หรือแบตเตอรี่
ลวดโซลาร์: สายพลังงานแสงอาทิตย์หมายถึงตัวนำภายในสายเคเบิลที่นำกระแสไฟฟ้า ลวดอาจทำจากทองแดงซึ่งเป็นสื่อกระแสไฟฟ้าสูง หรืออะลูมิเนียมซึ่งเป็นสื่อกระแสไฟฟ้าน้อยกว่าแต่มักใช้ในสายเคเบิลขนาดใหญ่กว่าเนื่องจากมีต้นทุนที่ต่ำกว่า ขนาดของสายไฟหรือเกจจะเป็นตัวกำหนดปริมาณกระแสไฟฟ้าที่สายไฟนั้นสามารถจ่ายได้อย่างปลอดภัย ตัวอย่างเช่น สายไฟขนาดใหญ่ (ที่มีพื้นที่หน้าตัดใหญ่กว่า) สามารถส่งกระแสไฟได้มากกว่า และใช้สำหรับการติดตั้งพลังงานแสงอาทิตย์ที่มีขนาดใหญ่กว่าและมีประสิทธิภาพมากกว่า
เหตุใดขนาดสายเคเบิลจึงมีความสำคัญ
เมื่อออกแบบระบบพลังงานแสงอาทิตย์ การเลือกขนาดสายไฟพลังงานแสงอาทิตย์ที่เหมาะสมเป็นสิ่งสำคัญด้วยเหตุผลบางประการ:
ความสามารถในการรองรับกระแสไฟ (Ampacity): สายเคเบิลและสายไฟแต่ละประเภทมีความสามารถในการรองรับกระแสไฟที่ระบุ ซึ่งมักเรียกว่าแอมแปซิตี การเลือกสายเคเบิลที่สามารถรองรับกระแสไฟฟ้าได้มากกว่าที่ระบบจะสร้างได้ ช่วยให้มั่นใจได้ว่าระบบจะทำงานได้อย่างมีประสิทธิภาพโดยไม่มีความร้อนสูงเกินไป ตัวอย่างเช่น หากระบบของคุณผลิตกระแสไฟได้ 40 แอมป์ คุณต้องมีสายเคเบิลที่สามารถรองรับกระแสไฟได้อย่างน้อย 40 แอมป์อย่างปลอดภัย
แรงดันไฟฟ้าตก: แรงดันไฟฟ้าตกเกิดขึ้นเมื่อกระแสไฟฟ้าเดินทางผ่านสายไฟเป็นระยะทางไกล ยิ่งระยะทางไกล แรงดันไฟฟ้าก็จะยิ่งลดลง ส่งผลให้สูญเสียพลังงานและไม่มีประสิทธิภาพ ขนาดของสายไฟส่งผลต่อแรงดันตกคร่อม สายเคเบิลขนาดใหญ่จะมีแรงดันไฟฟ้าตกน้อยลง
ความปลอดภัย: การเลือกขนาดสายเคเบิลที่ถูกต้องทำให้มั่นใจได้ว่าระบบของคุณปลอดภัย การใช้สายเคเบิลที่เล็กเกินไปสำหรับกระแสไฟอาจทำให้สายเคเบิลเกิดความร้อนมากเกินไป ซึ่งอาจส่งผลให้เกิดเพลิงไหม้หรือไฟฟ้าขัดข้องได้
ความยืนยาวของระบบ: สายเคเบิลขนาดพอเหมาะช่วยลดการสึกหรอ ลดความร้อนสูงเกินไป และช่วยให้ระบบมีอายุการใช้งานยาวนานขึ้นโดยไม่เสื่อมสภาพ
การกำหนดขนาดสายเคเบิลที่ถูกต้องสำหรับ 40 แอมป์
ในการเลือกขนาดสายไฟพลังงานแสงอาทิตย์ที่เหมาะสมสำหรับ 40 แอมป์ จำเป็นต้องพิจารณาปัจจัยหลายประการ รวมถึงวัสดุของสายเคเบิล ประเภทฉนวน ความยาวของสายเคเบิล อุณหภูมิโดยรอบ และแรงดันไฟฟ้าของระบบ
1. วัสดุตัวนำ: ทองแดงกับอลูมิเนียม
วัสดุที่ใช้กันมากที่สุดสำหรับตัวนำลวดแสงอาทิตย์คือทองแดงและอลูมิเนียม ทั้งสองมีข้อดีและข้อเสีย
ทองแดง: ตัวนำทองแดงมีค่าการนำไฟฟ้าที่ดีกว่าเมื่อเทียบกับอลูมิเนียม ซึ่งหมายความว่าตัวนำไฟฟ้าจะจ่ายกระแสไฟได้มากกว่าสำหรับลวดขนาดเดียวกัน สายทองแดงมีประสิทธิภาพมากกว่าและมีความต้านทานต่ำกว่า ส่งผลให้สูญเสียพลังงานในระยะไกลน้อยลง โดยทั่วไปแล้วสายเคเบิลทองแดงจะใช้ในระบบสุริยะขนาดเล็กและมีราคาแพงกว่าสายเคเบิลอะลูมิเนียม
อลูมิเนียม: ตัวนำอะลูมิเนียมมีประสิทธิภาพน้อยกว่าทองแดง แต่ราคาถูกกว่าและเบากว่า ลวดอลูมิเนียมจะต้องมีขนาดใหญ่กว่า (มีพื้นที่หน้าตัดมากกว่า) มากกว่าทองแดง เพื่อให้มีความสามารถในการรองรับกระแสไฟเท่ากัน สายเคเบิลอะลูมิเนียมมักใช้ในระบบสุริยะขนาดใหญ่หรือสำหรับการเดินสายเคเบิลยาว เนื่องจากมีความสมดุลที่ดีระหว่างต้นทุนและประสิทธิภาพ
สำหรับโหลดแอมป์ 40- โดยปกติแล้วทองแดงจะเป็นวัสดุที่ต้องการเนื่องจากมีค่าการนำไฟฟ้าและประสิทธิภาพที่ดีกว่า อย่างไรก็ตาม สายอะลูมิเนียมสามารถใช้กับสายขนาดที่ใหญ่ขึ้นได้เพื่อลดต้นทุน แม้ว่าจะต้องเพิ่มขนาดสายก็ตาม
2. ฉนวนสายเคเบิลและพิกัดอุณหภูมิ
วัสดุฉนวนรอบๆ สายไฟส่งผลต่อความสามารถในการรับกระแสไฟของสายเคเบิลและความสามารถในการทนต่อสภาพแวดล้อม วัสดุฉนวนทั่วไปสำหรับสายพลังงานแสงอาทิตย์ ได้แก่ :
โพลีเอทิลีนเชื่อมขวาง (XLPE): XLPE ถูกนำมาใช้กันอย่างแพร่หลายสำหรับสายเคเบิลพลังงานแสงอาทิตย์เนื่องจากทนต่ออุณหภูมิได้ดีเยี่ยม มักนิยมใช้ในอุณหภูมิสูงถึง 90 องศา
เอทิลีนเตตราฟลูออโรเอทิลีน (ETFE): ETFE เป็นอีกหนึ่งวัสดุฉนวนทั่วไปที่ใช้ในสายเคเบิลพลังงานแสงอาทิตย์ ซึ่งทนทานต่อรังสี UV และอุณหภูมิสูงได้ดีเยี่ยม สายเคเบิล ETFE มีความทนทานสูงและเหมาะสำหรับการใช้งานกลางแจ้ง
ระดับอุณหภูมิของวัสดุฉนวนจะกำหนดว่าสายเคเบิลสามารถจ่ายกระแสไฟฟ้าได้อย่างปลอดภัยเท่าใด หากอุณหภูมิโดยรอบสายเคเบิลสูง (เช่น 40 องศาหรือสูงกว่า) ความทึบแสงของสายเคเบิลจะลดลง ในกรณีเช่นนี้ คุณอาจจำเป็นต้องใช้สายเคเบิลที่มีฉนวนหนาขึ้น หรือเพิ่มขนาดสายไฟเพื่อชดเชยความร้อน
3. แรงดันไฟฟ้าของระบบ
ระดับแรงดันไฟฟ้าของระบบสุริยะจะส่งผลต่อขนาดสายเคเบิลที่ต้องการด้วย ระบบแรงดันไฟฟ้าต่ำ (เช่น 12V, 24V) ต้องใช้สายเคเบิลที่หนากว่าสำหรับกระแสไฟเท่ากัน ในขณะที่ระบบไฟฟ้าแรงสูง (เช่น 600V หรือ 1000V) อนุญาตให้คุณใช้สายเคเบิลที่มีขนาดเล็กกว่าสำหรับกระแสไฟเท่ากันเนื่องจากความต้องการกระแสไฟต่ำกว่า
โดยทั่วไป สายเคเบิลพลังงานแสงอาทิตย์สำหรับระบบไฟฟ้าแรงสูงมักจะมีเส้นผ่านศูนย์กลางเล็กกว่า เนื่องจากกระแสไฟฟ้าที่ระบบดึงออกมานั้นต่ำกว่า ในขณะที่ระบบแรงดันต่ำต้องใช้สายเคเบิลที่ใหญ่กว่าเพื่อรองรับกระแสไฟฟ้าที่สูงกว่า
4. ความยาวของสายเคเบิล
การต่อสายเคเบิลที่ยาวขึ้นส่งผลให้มีความต้านทานและแรงดันตกคร่อมสูงขึ้น ซึ่งอาจนำไปสู่ความไร้ประสิทธิภาพและการสูญเสียพลังงาน หากต้องการย่อให้เหลือน้อยที่สุด คุณต้องใช้ขนาดที่ใหญ่กว่านี้สายพลังงานแสงอาทิตย์- ยิ่งระยะทางจากแผงโซลาร์เซลล์ไปยังอินเวอร์เตอร์หรือที่เก็บแบตเตอรี่นานขึ้น สายไฟก็จะยิ่งหนาขึ้นเพื่อลดแรงดันตกคร่อมและตรวจสอบให้แน่ใจว่าระบบทำงานได้อย่างเหมาะสมที่สุด
หากระยะทางค่อนข้างสั้น (เช่น ต่ำกว่า 10 เมตร) สายทองแดงขนาด 4 มม.² หรือ 6 มม.² อาจเพียงพอสำหรับโหลด 40A อย่างไรก็ตาม สำหรับระยะทางที่ไกลกว่า (มากกว่า 10 เมตร) อาจจำเป็นต้องใช้สายเคเบิลที่หนาขึ้น เช่น 10 มม.² หรือ 16 มม.² เพื่อลดผลกระทบของแรงดันไฟฟ้าตก
5. การคำนวณแรงดันตก
เพื่อให้แน่ใจว่าระบบทำงานได้อย่างมีประสิทธิภาพ คุณต้องคำนึงถึงแรงดันไฟฟ้าตกด้วย กฎทั่วไปคือรักษาแรงดันไฟฟ้าให้ต่ำกว่า 3% สำหรับระบบที่อยู่อาศัย ในการคำนวณขนาดสายเคเบิลที่เหมาะสม คุณต้องพิจารณาความยาวของสายเคเบิลและกระแสไฟด้วย คำแนะนำง่ายๆ มีดังนี้:
สำหรับสายทองแดง: สายเคเบิลโซลาร์เซลล์ทองแดงขนาด 6 มม.² สามารถรองรับกระแสไฟ 40 แอมป์ในระยะทางสูงสุด 10 เมตร โดยมีแรงดันไฟฟ้าตกน้อยที่สุด สำหรับระยะทางที่ยาวขึ้น คุณอาจต้องใช้สายเคเบิลทองแดงขนาด 10 มม.² หรือ 16 มม.² เพื่อป้องกันแรงดันไฟฟ้าตกมากเกินไป
สำหรับสายอะลูมิเนียม: สายอะลูมิเนียมต้องการพื้นที่หน้าตัดที่ใหญ่กว่าเพื่อส่งกระแสไฟเท่ากัน อาจต้องใช้สายอะลูมิเนียมขนาด 10 มม.² สำหรับโหลด 40A ในระยะทางใกล้เคียงกัน
ขนาดสายเคเบิลทั่วไปสำหรับโหลด 40A
สำหรับโหลดแอมป์ 40- โดยทั่วไปคุณจะต้องใช้สายเคเบิลพลังงานแสงอาทิตย์ที่สามารถรองรับกระแสไฟในขณะที่ลดแรงดันไฟฟ้าตกให้เหลือน้อยที่สุด ด้านล่างนี้คือขนาดสายเคเบิลทั่วไป:
สายทองแดง (6 มม.²): นี่คือขนาดที่พบบ่อยที่สุดสำหรับโหลด 40A ในการเดินสายเคเบิลระยะสั้นถึงปานกลาง (สูงสุด 10 เมตร) สายทองแดงมีประสิทธิภาพสูงและมีความต้านทานต่ำ ทำให้เหมาะสำหรับระบบที่พักอาศัย
สายทองแดง (10 มม.²): สำหรับการเดินสายเคเบิลที่ยาวขึ้น (มากกว่า 10 เมตร) หรือหากระบบทำงานที่แรงดันไฟฟ้าที่สูงกว่า อาจจำเป็นต้องใช้สายเคเบิลโซลาร์ทองแดงขนาด 10 มม.² เพื่อให้แน่ใจว่ากระแสไฟฟ้าสามารถเดินทางได้อย่างมีประสิทธิภาพโดยไม่มีแรงดันไฟฟ้าตกมากเกินไป
สายเคเบิลอะลูมิเนียม (10 มม.² ถึง 16 มม.²): สายเคเบิลอะลูมิเนียมใช้สำหรับระบบที่ใหญ่กว่าหรือในระยะทางที่ไกลกว่าเนื่องจากมีต้นทุนที่ต่ำกว่า แต่ต้องใช้เส้นผ่านศูนย์กลางที่ใหญ่กว่าเพื่อรองรับกระแสเดียวกันกับทองแดง สำหรับโหลด 40A โดยทั่วไปแล้วสายอะลูมิเนียมขนาด 10 มม.² ถึง 16 มม.² ก็เพียงพอแล้ว
