ลวด TFFN ย่อมาจาก Thermoplastic Flexible Fixture Nylon เป็นสายไฟประเภทยอดนิยมที่ใช้กันอย่างแพร่หลายในงานที่อยู่อาศัย อาคารพาณิชย์ และอุตสาหกรรม การออกแบบประกอบด้วยตัวนำทองแดง ชั้นฉนวนเทอร์โมพลาสติก PVC และแจ็คเก็ตไนลอนด้านนอก ส่วนประกอบนี้ทำให้ลวด TFFN มีความยืดหยุ่น ทนทาน และทนทานต่อความร้อนและความชื้น
ฉนวนของลวด TFFN เป็นหนึ่งในคุณสมบัติที่สำคัญที่สุด โดยพิจารณาถึงความเหมาะสมสำหรับสภาพแวดล้อมและการใช้งานเฉพาะ ในบทความนี้ เราจะสำรวจการจัดอันดับของฉนวนลวด TFFN ความหมาย และผลกระทบในทางปฏิบัติ
โครงสร้างฉนวนของทีเอฟเอฟเอ็นลวด
ฉนวนลวด TFFN เป็นระบบสองชั้น:
ชั้นฉนวนพีวีซี:
ชั้นฉนวนหลักทำจากเทอร์โมพลาสติกโพลีไวนิลคลอไรด์ (PVC) ให้ความเป็นฉนวนและทนความร้อนได้ดีเยี่ยม
พีวีซีมีชื่อเสียงในด้านความทนทาน ทนต่อสารเคมี และทนต่ออุณหภูมิสูงได้
แจ็คเก็ตไนลอน:
การเคลือบไนลอนด้านนอกช่วยเพิ่มความทนทานต่อการเสียดสีของสายไฟและเพิ่มการป้องกันความชื้นและสารเคมีอีกชั้นพิเศษ
ชั้นนี้ช่วยให้มั่นใจได้ว่าสายไฟสามารถทำงานได้อย่างมีประสิทธิภาพในสภาพแวดล้อมที่ชื้นและกึ่งสัมผัส
การให้คะแนนฉนวนของทีเอฟเอฟเอ็นลวด
ฉนวนลวด TFFN มีพิกัดเฉพาะที่กำหนดโดยความทนทานต่ออุณหภูมิ ความจุแรงดันไฟฟ้า และความเข้ากันได้ทางสิ่งแวดล้อม:
คะแนนอุณหภูมิ:
ลวด TFFN ได้รับการจัดอันดับสำหรับอุณหภูมิสูงสุด 90 องศา (194 องศา F) ในสภาพแห้ง
นอกจากนี้ยังได้รับการจัดอันดับที่ 75 องศา (167 องศา F) ในสถานที่เปียกหรือชื้น ทำให้ใช้งานได้หลากหลายในสภาพแวดล้อมต่างๆ
ระดับแรงดันไฟฟ้า:
สายไฟได้รับการออกแบบมาให้รองรับแรงดันไฟฟ้าได้สูงสุดถึง 600 โวลต์ ทำให้เหมาะสำหรับการใช้งานทางไฟฟ้าทั่วไปส่วนใหญ่
ความต้านทานต่อสิ่งแวดล้อม:
เสื้อแจ็คเก็ตไนลอนมีความทนทานต่อความชื้นและสารเคมีปานกลาง จึงมั่นใจในประสิทธิภาพที่เชื่อถือได้ในสภาวะชื้น
ลวด TFFN ไม่ได้รับการจัดอันดับ UV ดังนั้นจึงไม่เหมาะสมสำหรับการสัมผัสกับแสงแดดโดยตรงเป็นเวลานานหรือสภาพแวดล้อมกลางแจ้งโดยไม่มีการป้องกัน
การใช้งานของทีเอฟเอฟเอ็นลวดขึ้นอยู่กับการให้คะแนนของฉนวน
ด้วยคุณสมบัติของฉนวน ลวด TFFN จึงถูกนำไปใช้ในการใช้งานที่หลากหลาย:
การเดินสายไฟ:
เหมาะสำหรับใช้ในโคมไฟเนื่องจากมีความทนทานต่ออุณหภูมิสูงและมีความยืดหยุ่น
ฉนวนป้องกันความร้อนสูงเกินไปในพื้นที่ปิด
การติดตั้งท่อร้อยสาย:
มักติดตั้งในท่อร้อยสายไฟฟ้าซึ่งมีการป้องกันฉนวนจากแรงกดดันทางกายภาพและสิ่งแวดล้อม
เหมาะสำหรับทั้งบริเวณแห้งและชื้นเมื่ออยู่ในท่อร้อยสาย
วงจรควบคุม:
ฉนวนของสายไฟรองรับประสิทธิภาพที่เชื่อถือได้ในวงจรควบคุมแรงดันไฟฟ้าต่ำ
สายไฟเครื่องใช้ไฟฟ้า:
ใช้ในเครื่องใช้ไฟฟ้าที่ต้องการสายไฟที่ยืดหยุ่นและทนความร้อน
สิ่งที่ทีเอฟเอฟเอ็นคะแนนความเป็นฉนวนหมายถึงผู้ใช้หรือไม่?
การทำความเข้าใจพิกัดฉนวนของลวด TFFN จะช่วยให้ผู้ใช้พิจารณาความเหมาะสมของสายไฟสำหรับสภาพแวดล้อมเฉพาะได้:
การจัดการอุณหภูมิ:
ระดับความแห้ง 90 องศาทำให้มั่นใจได้ว่าสายไฟจะสามารถรองรับความร้อนที่เกิดจากโหลดไฟฟ้าที่มีปริมาณสูงได้โดยไม่กระทบต่อความเป็นฉนวนของสายไฟ
ระดับความเปียก 75 องศา บ่งชี้ว่าลวด TFFN สามารถทำงานได้ในสภาวะที่มีความชื้น เช่น ห้องใต้ดิน หรือพื้นที่ที่มีแนวโน้มที่จะเกิดการควบแน่น โดยไม่เสื่อมสภาพ
ความปลอดภัยของแรงดันไฟฟ้า:
พิกัดโวลต์ 600- ทำให้สายไฟ TFFN เข้ากันได้กับระบบไฟฟ้าที่อยู่อาศัยและเชิงพาณิชย์ส่วนใหญ่
ความทนทานและอายุยืน:
การผสมผสานระหว่างพีวีซีและไนลอนทำให้มั่นใจได้ถึงประสิทธิภาพที่ยาวนานเมื่อใช้ในสภาพแวดล้อมที่เหมาะสม
ข้อจำกัดของฉนวนลวด TFFN
แม้จะมีข้อดี แต่ฉนวนลวด TFFN ก็มีข้อจำกัดที่ผู้ใช้ควรพิจารณา:
การเปิดรับแสงกลางแจ้ง:
ลวด TFFN ไม่ได้รับการจัดอันดับโดย UV ซึ่งหมายความว่าฉนวนของลวดสามารถเสื่อมสภาพได้เมื่อสัมผัสกับแสงแดดเป็นเวลานาน สำหรับการใช้งานกลางแจ้ง จะต้องติดตั้งภายในท่อร้อยสายทนรังสียูวี
การฝังศพโดยตรง:
ฉนวนและแจ็คเก็ตไม่ได้ออกแบบมาเพื่อการฝังโดยตรง สำหรับการติดตั้งใต้ดิน จะต้องวางสายไฟไว้ในท่อป้องกัน หรือใช้สายไฟอื่น เช่น สายเคเบิล UF-B
ความต้านทานต่อการขัดถู:
แม้ว่าเสื้อแจ็คเก็ตไนลอนจะเพิ่มความทนทานต่อการเสียดสี แต่ก็อาจไม่เพียงพอสำหรับสภาพแวดล้อมที่มีการกัดกร่อนสูงหากไม่มีการป้องกันเพิ่มเติม
เปรียบเทียบฉนวนลวด TFFN กับสายไฟประเภทอื่น
เพื่อให้เข้าใจได้ดีขึ้นว่าลวด TFFN เหมาะสมกับสเปกตรัมของสายไฟอย่างไร ให้พิจารณาเปรียบเทียบกับประเภทอื่น:
TFFN กับ THHN:
THHN (ไนลอนเทอร์โมพลาสติกความร้อนสูง)ลวดมีความคล้ายคลึงกันหลายประการกับลวด TFFN รวมถึงพิกัดโวลต์ {0}} และพิกัดอุณหภูมิแห้ง 90 องศา
อย่างไรก็ตาม THHN มีความหลากหลายมากกว่า เนื่องจากได้รับการจัดอันดับสำหรับการสัมผัสน้ำมันหรือก๊าซที่ 75 องศา ทำให้เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรม
TFFN กับ UF-B:
UF-B (สายป้อนใต้ดิน)ได้รับการออกแบบมาเพื่อฝังโดยตรงโดยไม่ต้องใช้ท่อร้อยสาย
UF-B มีปลอกหุ้มด้านนอกที่แข็งแกร่งซึ่งช่วยปกป้องจากดินและความชื้น ต่างจากลวด TFFN ทำให้เหมาะสำหรับการใช้งานใต้ดิน
TFFN กับ XHHW:
XHHW (ทนน้ำ ความร้อนสูงแบบครอสลิงค์)ลวดมีความทนทานต่อความชื้นได้ดีกว่าและมีพิกัดอุณหภูมิที่สูงกว่าในสภาพเปียกเมื่อเปรียบเทียบกับลวด TFFN
เป็นที่นิยมใช้ในสภาพแวดล้อมทางอุตสาหกรรมและกลางแจ้ง
ความปลอดภัยและการปฏิบัติตามข้อกำหนด
ฉนวนลวด TFFN เป็นไปตามมาตรฐานที่สำคัญ จึงรับประกันการใช้งานที่ปลอดภัยในการใช้งานที่หลากหลาย:

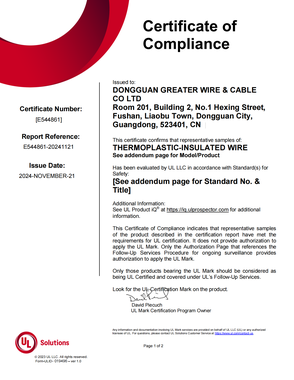

รายชื่อ UL:
ลวด TFFN ตรงตามมาตรฐาน UL (Underwriters Laboratories) ซึ่งรับประกันคุณภาพและความน่าเชื่อถือของฉนวน
ข้อกำหนดของ NEC:
National Electrical Code (NEC) อนุญาตให้ใช้ลวด TFFN ได้ทั้งในสถานที่แห้งและชื้น โดยต้องติดตั้งตามข้อกำหนดของรหัส
การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม:
วัสดุ PVC และไนลอนที่ใช้ในลวด TFFN เป็นไปตามข้อกำหนดด้านสิ่งแวดล้อมและความปลอดภัย ช่วยให้มั่นใจในการกำจัดอย่างปลอดภัยและส่งผลกระทบต่อสิ่งแวดล้อมน้อยที่สุด
แนวทางปฏิบัติที่ดีที่สุดสำหรับการใช้ TFFN Wire
เพื่อให้ได้รับประโยชน์สูงสุดจากฉนวนลวด TFFN ให้ปฏิบัติตามแนวทางปฏิบัติที่ดีที่สุดเหล่านี้:
เลือกสภาพแวดล้อมที่เหมาะสม:
ใช้ลวด TFFN ในสถานที่แห้งหรือชื้นซึ่งฉนวนสามารถทำงานได้อย่างมีประสิทธิภาพ
หลีกเลี่ยงการติดตั้งกลางแจ้งหรือใต้ดินโดยไม่มีท่อป้องกัน
ติดตั้งในท่อร้อยสาย:
ติดตั้งสายไฟ TFFN ภายในท่อร้อยสายทุกครั้งเมื่อใช้ในสถานที่ชื้น เพื่อให้มั่นใจในความน่าเชื่อถือและความปลอดภัยในระยะยาว
ตรวจสอบก่อนการติดตั้ง:
ตรวจสอบความเสียหายต่อฉนวนหรือแจ็กเก็ตไนลอนก่อนการติดตั้งเพื่อป้องกันอันตรายที่อาจเกิดขึ้น
