สายเคเบิลสีส้มใน EV คืออะไร?

ในขณะที่ยานพาหนะไฟฟ้า (EV) ยังคงได้รับความนิยมอย่างต่อเนื่องทั่วโลกทำความเข้าใจกับส่วนประกอบต่าง ๆ ที่ประกอบขึ้นเป็นสิ่งจำเป็น คุณสมบัติที่โดดเด่นอย่างหนึ่งที่ดึงดูดความสนใจของหลาย ๆ คนคือสายเคเบิลสีส้มซึ่งเป็นองค์ประกอบที่โดดเด่นและมองเห็นได้สูงที่ใช้ในการเดินสายรถยนต์ไฟฟ้า นี้สายสีส้มมีบทบาทสำคัญในการสร้างความมั่นใจในความปลอดภัยประสิทธิภาพและประสิทธิภาพของระบบ EV โดยเฉพาะอย่างยิ่งในความสัมพันธ์กับการส่งพลังงานและความปลอดภัยแรงดันไฟฟ้าสูง

ในบทความนี้เราจะสำรวจวัตถุประสงค์และความสำคัญของสายเคเบิลสีส้มใน EVs การรับรองและมาตรฐานที่ต้องปฏิบัติตาม (รวมถึงใบรับรอง SAA, มาตรฐานออสเตรเลียและ AS/NZ 5000.1) และทำไมสายเคเบิลวงกลมสีส้มจึงใช้ในระบบเหล่านี้ นอกจากนี้เราจะตรวจสอบด้านเทคนิคและข้อควรพิจารณาด้านความปลอดภัยที่เกี่ยวข้องกับการใช้สายเคเบิลสีส้มในยานพาหนะไฟฟ้าโดยเฉพาะอย่างยิ่งในบริบทของอุตสาหกรรมรถยนต์ไฟฟ้าที่กำลังพัฒนาของออสเตรเลีย

บทบาทของสายเคเบิลสีส้มในยานพาหนะไฟฟ้า

ในยานพาหนะไฟฟ้าระบบสายไฟเป็นเครือข่ายที่ซับซ้อนที่ออกแบบมาเพื่อจัดการการไหลของกระแสไฟฟ้าตลอดทั้งส่วนประกอบต่าง ๆ ตั้งแต่แบตเตอรี่ไปจนถึงมอเตอร์ไฟฟ้าและจากระบบการชาร์จออนบอร์ดไปจนถึงการควบคุมอิเล็กทรอนิกส์อื่น ๆ สายเคเบิลสีส้มโดดเด่นเนื่องจากใช้เป็นพิเศษสำหรับการเชื่อมต่อแรงดันไฟฟ้าสูงโดยทั่วไปเกี่ยวข้องกับระบบขับเคลื่อนแบตเตอรี่และส่วนประกอบการชาร์จ

1. ระบบส่งกำลังไฟฟ้าแรงสูง

เหตุผลหลักว่าทำไมสายเคเบิลสีส้มจึงใช้ในยานพาหนะไฟฟ้าคือการจัดการการส่งกำลังไฟฟ้าแรงสูงอย่างปลอดภัย ซึ่งแตกต่างจากยานพาหนะการเผาไหม้ภายในแบบดั้งเดิม (ICE) ยานพาหนะซึ่งทำงานในระบบไฟฟ้า 12V หรือ 24V ยานพาหนะไฟฟ้า (EVS) ขึ้นอยู่กับระบบแรงดันไฟฟ้าที่สูงขึ้นมากโดยทั่วไปจะมีตั้งแต่ 300V ถึง 800V ขึ้นอยู่กับการออกแบบและข้อกำหนดด้านประสิทธิภาพของยานพาหนะ

ระบบแรงดันไฟฟ้าสูงเหล่านี้ให้พลังงานกับมอเตอร์ไฟฟ้าและชาร์จแบตเตอรี่และเป็นสิ่งจำเป็นสำหรับการทำงานที่มีประสิทธิภาพของยานพาหนะ สีส้มใช้เป็นตัวบ่งชี้ภาพที่ชัดเจนว่าสายเคเบิลที่มีกระแสไฟฟ้าเป็นส่วนหนึ่งของระบบแรงดันไฟฟ้าสูงและต้องการการจัดการอย่างระมัดระวัง

2. การส่งสัญญาณความปลอดภัย

สีส้มเป็นสีที่มองเห็นได้สูงซึ่งเกี่ยวข้องกับความระมัดระวังและพื้นที่ที่มีความเสี่ยงสูงเช่นโซนก่อสร้างหรือวัสดุอันตราย ในบริบทของยานพาหนะไฟฟ้าการใช้สายเคเบิลสีส้มทำให้มั่นใจได้ว่าทุกคนที่ทำงานกับหรือรอบ ๆ ยานพาหนะสามารถระบุได้อย่างง่ายดายว่าส่วนประกอบใดที่มีกระแสไฟฟ้าแรงสูง สิ่งนี้จะช่วยป้องกันอุบัติเหตุในระหว่างการซ่อมแซมหรือบำรุงรักษาลดความเสี่ยงของการกระแทกไฟฟ้าหรืออันตรายด้านความปลอดภัยอื่น ๆ

เนื่องจากการเดินสายแรงดันสูงเป็นสิ่งจำเป็นต่อการทำงานของยานพาหนะระบบการเข้ารหัสสีที่ชัดเจนโดยใช้สายเคเบิลสีส้มจึงมีการจดจำภาพทันทีสำหรับกลไกผู้เผชิญเหตุฉุกเฉินและเจ้าของยานพาหนะ ในกรณีที่เกิดการปะทะกันไฟไหม้หรือความผิดปกติทางไฟฟ้าบุคลากรฉุกเฉินสามารถกำหนดสายไฟได้อย่างรวดเร็วใดที่ทำให้พวกเขาสามารถจัดการสถานการณ์ได้อย่างปลอดภัย

3. ฉนวนและความทนทาน

ระบบยานพาหนะไฟฟ้าต้องการสายเคเบิลที่ไม่เพียง แต่สามารถจัดการกับแรงดันไฟฟ้าสูง แต่ยังทนทานพอที่จะทนต่อสภาพแวดล้อมเช่นความร้อนความเย็นความชื้นและการสึกหรอเชิงกล สายเคเบิลสีส้มที่ใช้ใน EV ได้รับการออกแบบด้วยวัสดุฉนวนเฉพาะที่ให้การป้องกันที่เชื่อถือได้กับปัจจัยเหล่านี้ ฉนวนกันความร้อนรอบสายเคเบิลเหล่านี้มักจะทำจากวัสดุที่สามารถต้านทานอุณหภูมิสูงรังสีรังสียูวีและการเสียดสีทางกายภาพ

ความทนทานของสายเคเบิลทำให้มั่นใจได้ว่าพวกเขายังคงทำงานอย่างปลอดภัยแม้ภายใต้สภาวะที่รุนแรงเช่นในอุณหภูมิสูงที่เกิดจากแบตเตอรี่หรือมอเตอร์ในระหว่างการเร่งความเร็วอย่างรวดเร็วหรือโหลดหนัก สายเคเบิลคุณภาพสูงประเภทนี้มีความสำคัญต่อการรักษาความสมบูรณ์ของระบบไฟฟ้าของยานพาหนะตลอดอายุการใช้งาน

มาตรฐานกฎระเบียบสำหรับสายเคเบิลสีส้มในยานพาหนะไฟฟ้า

เพื่อรับประกันว่าสายเคเบิลสีส้มที่ใช้ในยานพาหนะไฟฟ้าจะมีความปลอดภัยประสิทธิภาพและมาตรฐานด้านสิ่งแวดล้อมที่จำเป็นพวกเขาจะต้องปฏิบัติตามกฎระเบียบที่หลากหลาย มาตรฐานเหล่านี้ทำให้มั่นใจได้ว่าสายเคเบิลนั้นปลอดภัยสำหรับการใช้งานทนทานและสามารถดำเนินการภายใต้เงื่อนไขเฉพาะได้

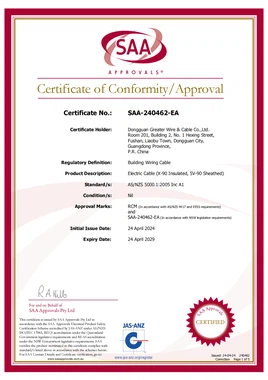

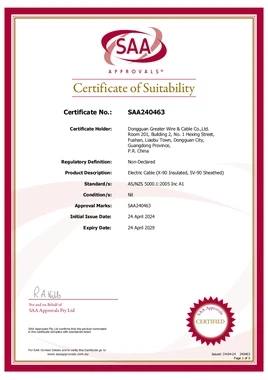

1. ใบรับรอง SAA: สร้างความมั่นใจว่าการปฏิบัติตามมาตรฐานความปลอดภัยของออสเตรเลีย

ใบรับรอง SAA เป็นเครื่องหมายที่ตรวจสอบผลิตภัณฑ์เช่นสายเคเบิลรถยนต์ไฟฟ้าสอดคล้องกับมาตรฐานความปลอดภัยที่กำหนดโดยสมาคมมาตรฐานของออสเตรเลีย (SAA) การรับรองนี้มีความสำคัญในตลาดออสเตรเลียเพื่อรับรองทั้งผู้ผลิตและผู้บริโภคว่าสายเคเบิลเป็นไปตามมาตรฐานไฟฟ้าและความปลอดภัยที่จำเป็นสำหรับใช้ใน EVS

เมื่อพูดถึงยานพาหนะไฟฟ้าใบรับรอง SAA ทำให้มั่นใจได้ว่าสายเคเบิลแรงดันสูงตรงตามข้อกำหนดด้านความปลอดภัยที่จำเป็นสำหรับการจัดการกับความเสี่ยงของการช็อกไฟฟ้าไฟและความร้อนสูงเกินไป สายเคเบิลเหล่านี้ได้รับการทดสอบสำหรับคุณสมบัติทางไฟฟ้าของพวกเขารวมถึงความต้านทานฉนวนและเพื่อประสิทธิภาพในสภาพแวดล้อมที่มีความเครียดสูง

สำหรับสายเคเบิลสีส้มที่ใช้ใน EVs การได้รับใบรับรอง SAA ทำให้มั่นใจได้ว่าพวกเขาได้ผ่านการทดสอบความปลอดภัยอย่างเข้มงวดและเหมาะสำหรับใช้ในยานพาหนะของออสเตรเลียซึ่งมีส่วนทำให้ความปลอดภัยโดยรวมของกองยานพาหนะไฟฟ้าในประเทศ

2. มาตรฐานออสเตรเลีย: AS/NZS 5000.1 สำหรับสายไฟฟ้า

มาตรฐาน AS/NZS 5000.1 เป็นกฎระเบียบที่สำคัญที่กำหนดข้อกำหนดสำหรับสายไฟฟ้าที่ใช้ในการติดตั้งไฟฟ้าของออสเตรเลียรวมถึงที่ใช้ในยานพาหนะไฟฟ้า มาตรฐานครอบคลุมสายเคเบิลประเภทต่าง ๆ รวมถึงสายที่ออกแบบมาสำหรับระบบแรงดันไฟฟ้าต่ำและแรงดันไฟฟ้าสูงเช่นเดียวกับวัสดุที่ใช้สำหรับฉนวนกันความร้อนปลอกและตัวนำ

สำหรับยานพาหนะไฟฟ้า AS/NZS 5000.1 ทำให้มั่นใจได้ว่าสายเคเบิลที่ใช้ในระบบพลังงานแรงดันสูงเช่นสายสีส้มในแบตเตอรี่และมอเตอร์ตรงตามข้อกำหนดที่จำเป็นเพื่อความปลอดภัยประสิทธิภาพและความน่าเชื่อถือ โดยเฉพาะมาตรฐานครอบคลุมด้านต่างๆเช่น:

การจัดอันดับฉนวนและแรงดันไฟฟ้า: มันระบุข้อกำหนดของฉนวนขั้นต่ำสำหรับสายเคเบิลที่จะทำงานด้วยแรงดันไฟฟ้าสูงเพื่อให้แน่ใจว่าพวกเขาให้การป้องกันที่เพียงพอต่อความผิดพลาดทางไฟฟ้าและความเสียหาย

ความแข็งแรงเชิงกล: มาตรฐานสรุปความแข็งแรงเชิงกลที่จำเป็นสำหรับสายเคเบิลเพื่อทนต่อความเครียดทางกายภาพและหลีกเลี่ยงความเสียหายในระหว่างการติดตั้งการใช้งานหรือในกรณีที่เกิดอุบัติเหตุ

ความต้านทานอุณหภูมิ: AS/NZS 5000.1 ทำให้มั่นใจได้ว่าสายเคเบิลที่ใช้ใน EVS สามารถทำงานได้ที่อุณหภูมิสูงที่เกิดจากแบตเตอรี่และมอเตอร์โดยไม่เสี่ยงต่อการล้มเหลว

สายเคเบิลที่ตรงตามมาตรฐานนี้ถือว่าปลอดภัยสำหรับการใช้งานในระบบไฟฟ้าที่ต้องการประสิทธิภาพที่เชื่อถือได้และทนทานทำให้พวกเขาเป็นส่วนสำคัญของเครือข่ายไฟฟ้าของ EV

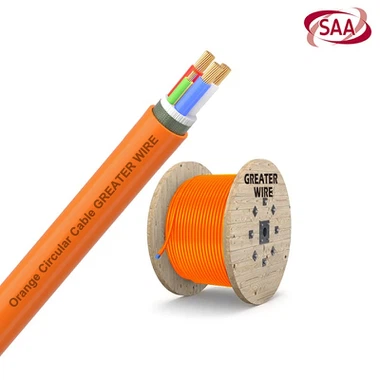

3. สายเคเบิลสีส้ม: คุณสมบัติการออกแบบหลักสำหรับการเดินสาย EV

หนึ่งในรูปแบบทั่วไปของสายเคเบิลที่ใช้ในยานพาหนะไฟฟ้าคือสายเคเบิลสีส้ม- โดยทั่วไปแล้วสายเคเบิลแบบวงกลมจะใช้ในแอพพลิเคชั่นแรงดันสูงเช่นที่พบในระบบการจัดการแบตเตอรี่ตัวควบคุมมอเตอร์และส่วนประกอบระบบส่งกำลังของ EV สายเคเบิลเหล่านี้ได้รับการออกแบบมาเพื่อความทนทานและความยืดหยุ่นในขณะที่ทำให้มั่นใจได้ว่าสามารถส่งพลังงานในระดับสูงได้โดยไม่เสี่ยงต่อความร้อนสูงเกินไปหรือความล้มเหลว

การออกแบบแบบวงกลมของสายเคเบิลเหล่านี้มีข้อดีหลายประการสำหรับแอปพลิเคชัน EV:

ประสิทธิภาพ: โครงสร้างวงกลมช่วยให้การกระจายกระแสไฟฟ้าที่ดีขึ้นลดโอกาสในการร้อนมากเกินไปที่จุดเฉพาะในสายเคเบิล สิ่งนี้ทำให้มั่นใจได้ว่าการไหลของพลังงานที่ราบรื่นและสอดคล้องกันมากขึ้นทั่วทั้งระบบไฟฟ้าของยานพาหนะ

ความทน: สายเคเบิลแบบวงกลมโดยทั่วไปจะมีความแข็งแกร่งมากขึ้นและสามารถทนต่อความเครียดเชิงกลเช่นการดัดและการบิดโดยไม่ลดทอนความสมบูรณ์ของโครงสร้าง สิ่งนี้มีความสำคัญอย่างยิ่งใน EVs ซึ่งสายเคเบิลอาจถูกสั่นสะเทือนการงอและสภาพแวดล้อมที่รุนแรง

ประสิทธิภาพพื้นที่: การออกแบบแบบวงกลมช่วยให้สายเคเบิลบรรจุแน่นพื้นที่เพิ่มประสิทธิภาพในชุดสายไฟของยานพาหนะ นี่เป็นสิ่งสำคัญในยานพาหนะไฟฟ้าที่ทันสมัยซึ่งพื้นที่มักจะถูก จำกัด เนื่องจากลักษณะขนาดกะทัดรัดของระบบขับเคลื่อนไฟฟ้าและการรวมส่วนประกอบต่างๆ

นอกเหนือจากการออกแบบของพวกเขาสายเคเบิลวงกลมสีส้มยังเป็นไปตามมาตรฐานที่กล่าวถึงข้างต้น (เช่น AS/NZ 5000.1 และใบรับรอง SAA) เพื่อให้แน่ใจว่าพวกเขาสามารถจัดการกับแรงดันไฟฟ้าสูงและให้ฉนวนและการป้องกันที่จำเป็นสำหรับระบบไฟฟ้าของยานพาหนะ

การประยุกต์ใช้สายเคเบิลสีส้มในยานพาหนะไฟฟ้า

สายเคเบิลสีส้มในยานพาหนะไฟฟ้าให้บริการฟังก์ชั่นที่สำคัญมากมายรวมถึง:

การเดินสายแบตเตอรี่: ชุดแบตเตอรี่ใน EV มักจะทำงานที่แรงดันสูงเพื่อจัดเก็บและปล่อยพลังงานไฟฟ้าอย่างมีประสิทธิภาพ สายเคเบิลสีส้มใช้เพื่อเชื่อมต่อแต่ละเซลล์ภายในชุดแบตเตอรี่รวมถึงการเชื่อมโยงแบตเตอรี่เข้ากับระบบควบคุมพลังงานและการชาร์จของยานพาหนะ

ระบบส่งกำลังและมอเตอร์: มอเตอร์ไฟฟ้าและชุดควบคุมนั้นขึ้นอยู่กับสายเคเบิลแรงดันสูงเพื่อส่งพลังงานจากแบตเตอรี่ไปยังล้อ สายเคเบิลสีส้มในระบบนี้ช่วยให้มั่นใจได้ว่ามอเตอร์ทำงานได้อย่างมีประสิทธิภาพและมีประสิทธิภาพ

ระบบชาร์จ: ระบบชาร์จรถยนต์ไฟฟ้าโดยเฉพาะอย่างยิ่งระบบชาร์จอย่างรวดเร็วต้องใช้สายเคเบิลแรงดันสูงเพื่อถ่ายโอนพลังงานจากสถานีชาร์จไปยังยานพาหนะ สายเคเบิลสีส้มใช้ในวงจรการชาร์จ AC และ DC เพื่อนำพลังงานไฟฟ้าเข้าสู่ชุดแบตเตอรี่อย่างปลอดภัย

การจัดการพลังงานออนบอร์ด: สายเคเบิลสีส้มยังใช้ในระบบการจัดการพลังงานที่ควบคุมการไหลของพลังงานระหว่างแบตเตอรี่มอเตอร์และส่วนประกอบอื่น ๆ สายเคเบิลเหล่านี้ช่วยให้มั่นใจได้ว่ายานพาหนะทำงานภายในระดับแรงดันไฟฟ้าที่ปลอดภัยในขณะที่เพิ่มประสิทธิภาพการใช้พลังงาน
