สายไฟโซลาร์เซลล์คืออะไร?

ในโลกของพลังงานหมุนเวียนระบบเซลล์แสงอาทิตย์ (PV) มีบทบาทสำคัญในการควบคุมพลังงานแสงอาทิตย์เพื่อผลิตกระแสไฟฟ้า สายเคเบิลโซลาร์เซลล์หรือที่เรียกว่าสายโซลาร์เซลล์หรือสายไฟพลังงานแสงอาทิตย์เป็นส่วนประกอบสำคัญของระบบพลังงานแสงอาทิตย์เนื่องจากมีหน้าที่ในการส่งพลังงานไฟฟ้าที่สร้างขึ้นโดยแผงโซลาร์เซลล์ไปยังอินเวอร์เตอร์และในที่สุดไปยังระบบไฟฟ้าหรือระบบเก็บแบตเตอรี่ สายเคเบิลพิเศษเหล่านี้ได้รับการออกแบบมาเพื่อทนต่อสภาพแวดล้อมที่รุนแรงทำให้มั่นใจได้ว่าการส่งกระแสไฟฟ้าที่ปลอดภัยและมีประสิทธิภาพในระยะเวลานาน

ในบทความนี้เราจะดำน้ำลึกลงไปในสายเคเบิลโซลาร์เซลล์คือวิธีการทำงานข้อกำหนดการออกแบบความสำคัญของพวกเขาในระบบพลังงานแสงอาทิตย์และสายโซลาร์เซลล์ชนิดต่าง ๆ ที่มีอยู่ นอกจากนี้เรายังจะสำรวจมาตรฐานและข้อบังคับที่ควบคุมสายไฟพลังงานแสงอาทิตย์เพื่อความปลอดภัยและความทนทานของพวกเขา

1. กสายไฟโซลาร์เซลล์?

สายไฟโซลาร์เซลล์เป็นสายไฟฟ้าชนิดหนึ่งที่ออกแบบมาโดยเฉพาะสำหรับใช้ในระบบโซลาร์เซลล์ (โซลาร์) สายเคเบิลเหล่านี้รับผิดชอบในการเชื่อมต่อไฟล์แผงโซลาร์เซลล์ไปยังส่วนประกอบของระบบอื่น ๆ เช่นอินเวอร์เตอร์แบตเตอรี่และกริดไฟฟ้า สายเคเบิลแสงอาทิตย์จะต้องเป็นไปตามเกณฑ์เฉพาะเพื่อให้แน่ใจว่าพวกเขาสามารถทนต่อสภาพที่ต้องการของสภาพแวดล้อมกลางแจ้งรวมถึงการสัมผัสกับรังสีอัลตราไวโอเลต (UV) อุณหภูมิสูงความชื้นและความเครียดเชิงกล

โดยทั่วไปสายเคเบิลเซลล์แสงอาทิตย์จะทำจากตัวนำทองแดงหรืออลูมิเนียมซึ่งเป็นฉนวนและมีการหุ้มด้วยวัสดุที่ให้การป้องกันปัจจัยด้านสิ่งแวดล้อม วัสดุฉนวนและฝักได้รับการออกแบบมาเพื่อต้านทานความร้อนความชื้นรังสีรังสียูวีและความเสียหายทางกลเพื่อให้แน่ใจว่าสายเคเบิลยังคงทำงานได้อย่างดีที่สุดในระยะยาว

2. ลักษณะสำคัญของสายไฟเซลล์แสงอาทิตย์

2.1 การนำไฟฟ้า

ฟังก์ชั่นหลักของลวดแสงอาทิตย์คือการส่งพลังงานไฟฟ้า ดังนั้นสายเคเบิลจะต้องมีการนำไฟฟ้าสูงเพื่อลดการสูญเสียพลังงาน สายไฟเซลล์แสงอาทิตย์ส่วนใหญ่ใช้ตัวนำทองแดงเนื่องจากทองแดงมีการนำไฟฟ้าที่เหนือกว่าเมื่อเทียบกับโลหะอื่น ๆ เช่นอลูมิเนียม สิ่งนี้มีความสำคัญอย่างยิ่งในระบบพลังงานแสงอาทิตย์ขนาดใหญ่ที่การลดการสูญเสียพลังงานเป็นสิ่งสำคัญในการเพิ่มประสิทธิภาพสูงสุด

2.2 ฉนวนกันความร้อนและวัสดุฝัก

เพื่อปกป้องตัวนำและตรวจสอบให้แน่ใจว่าการส่งกระแสไฟฟ้าอย่างปลอดภัยสายเคเบิลแสงอาทิตย์ติดตั้งฉนวนและปลอกด้านนอก ฉนวนกันความร้อนมักทำจากวัสดุเช่น:

โพลีเอทิลีนเชื่อมโยงข้าม (XLPE): วัสดุนี้ให้ความต้านทานสูงต่อความร้อนรังสียูวีและการสัมผัสทางเคมี มันมักจะใช้ในสายไฟเซลล์แสงอาทิตย์เนื่องจากประสิทธิภาพที่ยอดเยี่ยมภายใต้สภาพแวดล้อมที่รุนแรง

เทอร์โมพลาสติกอีลาสโตเมอร์ (TPE): TPE เป็นอีกหนึ่งวัสดุฉนวนกันความร้อนทั่วไปที่ใช้สำหรับสายไฟพลังงานแสงอาทิตย์เนื่องจากความยืดหยุ่นและความต้านทานต่อรังสี UV ความชื้นและความผันผวนของอุณหภูมิ

Polyvinyl Chloride (PVC): PVC มักจะใช้สำหรับสายโซลาร์เซลล์ในร่ม แต่พบได้น้อยกว่าในการใช้งานกลางแจ้งเนื่องจากมีความต้านทานต่อรังสี UV ที่ จำกัด และการย่อยสลายสิ่งแวดล้อม

ปลอกด้านนอกของสายโซลาร์เซลล์ได้รับการออกแบบมาเพื่อให้การป้องกันเพิ่มเติมจากความเสียหายทางกลรังสี UV และความชื้น ฝักเหล่านี้มักทำจากวัสดุที่ทนต่อรังสียูวีซึ่งทำให้แน่ใจว่าสายเคเบิลยังคงทนทานแม้ในขณะที่สัมผัสกับแสงแดดโดยตรงเป็นระยะเวลานาน

2.3 ความยืดหยุ่น

เนื่องจากสายไฟพลังงานแสงอาทิตย์มักจะถูกกำหนดเส้นทางผ่านช่องว่างที่แน่นงอและมุมต่าง ๆ จึงต้องยืดหยุ่นพอที่จะทำให้การติดตั้งง่ายขึ้นโดยไม่ทำลายสายเคเบิลหรือลดความสมบูรณ์ ความยืดหยุ่นเป็นสิ่งสำคัญอย่างยิ่งสำหรับสายเคเบิลที่ใช้ในการติดตั้งที่อยู่อาศัยซึ่งเค้าโครงอาจเกี่ยวข้องกับการกำหนดเส้นทางที่ซับซ้อนผ่านห้องใต้หลังคาผนังและท่อร้อยสาย

2.4 อุณหภูมิทน

ระบบไฟฟ้าโซลาร์เซลล์ถูกติดตั้งในสภาพแวดล้อมกลางแจ้งซึ่งอุณหภูมิสามารถผันผวนได้อย่างมาก สายเคเบิลแสงอาทิตย์จะต้องสามารถทำงานได้อย่างมีประสิทธิภาพภายในช่วงอุณหภูมิที่กว้างโดยทั่วไปจาก -40 ระดับถึง +90 องศา ความอดทนนี้ช่วยให้มั่นใจได้ว่าสายไฟพลังงานแสงอาทิตย์สามารถทำงานได้อย่างดีที่สุดแม้ในสภาพอากาศที่รุนแรงรวมถึงคลื่นความร้อนและอุณหภูมิแช่แข็ง

2.5 ความต้านทานรังสียูวีและโอโซน

เนื่องจากสายโซลาร์เซลล์มักจะสัมผัสกับแสงแดดโดยตรงพวกเขาจึงต้องทนต่อการแผ่รังสี UV การได้รับรังสียูวีสามารถทำให้ฉนวนลดลงเมื่อเวลาผ่านไปนำไปสู่การแตกความเปราะบางและประสิทธิภาพทางไฟฟ้าที่ลดลง เพื่อต่อสู้กับสิ่งนี้สายไฟพลังงานแสงอาทิตย์จะผลิตด้วยวัสดุที่ทนต่อรังสียูวีเพื่อให้แน่ใจว่าพวกเขาสามารถทนต่อการสัมผัสกับแสงแดดเป็นเวลาหลายปีโดยไม่มีการย่อยสลายอย่างมีนัยสำคัญ

นอกจากนี้สายเคเบิลแสงอาทิตย์จะต้องทนต่อโอโซนซึ่งผลิตโดยอุปกรณ์ไฟฟ้าแรงสูงและอาจทำให้ส่วนประกอบยางและพลาสติกแตกและลดลง วัสดุที่ทนต่อโอโซนเป็นสิ่งจำเป็นเพื่อให้มั่นใจว่าอายุการใช้งานที่ยาวนานของสายโซลาร์เซลล์ในระบบที่สัมผัสกับแรงดันไฟฟ้าสูง

2.6 การต่อต้านไฟ

เช่นเดียวกับส่วนประกอบไฟฟ้าใด ๆ สายโซลาร์ต้องได้รับการออกแบบมาเพื่อลดความเสี่ยงจากไฟไหม้ พวกเขาได้รับการทดสอบสำหรับการแพร่กระจายเปลวไฟและการสร้างควันเพื่อให้แน่ใจว่าพวกเขาไม่ได้มีส่วนร่วมในการแพร่กระจายของไฟในกรณีที่มีความผิดพลาดทางไฟฟ้า มาตรฐานเช่น IEC 60332 ควบคุมคุณสมบัติการต้านทานเปลวไฟของสายเคเบิลแสงอาทิตย์เพื่อให้แน่ใจว่าพวกเขาปลอดภัยสำหรับการใช้งานในแอพพลิเคชั่นที่หลากหลายรวมถึงการติดตั้งที่อยู่อาศัยการค้าและการติดตั้งพลังงานแสงอาทิตย์ระดับยูทิลิตี้

3. ประเภทของสายไฟเซลล์แสงอาทิตย์

มีสายโซลาร์เซลล์แสงอาทิตย์หลายประเภทที่ใช้ในระบบเซลล์แสงอาทิตย์แต่ละสายออกแบบมาเพื่อให้เหมาะกับแอพพลิเคชั่นที่แตกต่างกันและสภาพแวดล้อมการติดตั้ง สายไฟโซลาร์เซลล์ที่พบบ่อยที่สุด ได้แก่ :

3.1 สายโซลาร์เซลล์เดียว

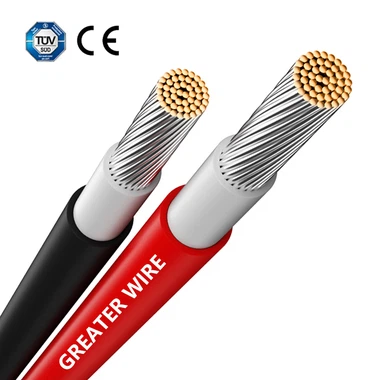

สายโซลาร์เซลล์แบบเดียวคือสายโซลาร์เซลล์ชนิดที่ใช้กันทั่วไปที่ใช้ในระบบเซลล์แสงอาทิตย์ สายเคเบิลประเภทนี้ประกอบด้วยตัวนำเดียวที่มีกระแสไฟฟ้า โดยทั่วไปสายเคเบิลเดียวจะใช้สำหรับการเชื่อมต่อ DC (กระแสไฟฟ้าโดยตรง) ระหว่างแผงโซลาร์เซลล์และอินเวอร์เตอร์

แอปพลิเคชัน: สายเคเบิลเหล่านี้มักจะใช้สำหรับการเชื่อมต่อแผงโซลาร์เซลล์แต่ละตัวเข้ากับกล่อง Combiner หรืออินเวอร์เตอร์

ข้อดี: สายเคเบิลแบบคอร์เดี่ยวมีความยืดหยุ่นง่ายต่อการจัดการและเหมาะสำหรับการใช้งานในการติดตั้งที่อยู่อาศัยและเชิงพาณิชย์ส่วนใหญ่

3.2 สายโซล่าร์ทวินคอร์

สายโซลาร์เซลล์สองคอร์มีตัวนำสองตัวซึ่งสามารถใช้สำหรับการเชื่อมต่อทั้งในเชิงบวกและเชิงลบในระบบเซลล์แสงอาทิตย์ สายเคเบิลคู่แฝดมักใช้เมื่อคุณต้องการโซลูชันการเดินสายขนาดกะทัดรัดมากขึ้นหรือเมื่อเค้าโครงของระบบต้องการตัวนำหลายตัวภายในสายเคเบิลเดียว

แอปพลิเคชัน: โดยทั่วไปสายเคเบิลคู่คอร์ใช้สำหรับเชื่อมต่อแผงโซลาร์เซลล์เข้ากับอินเวอร์เตอร์แบตเตอรี่และส่วนประกอบระบบอื่น ๆ

ข้อดี: สายเคเบิลคู่แฝดให้บริการโซลูชันที่สะดวกสบายแบบ all-in-one ลดความต้องการสายเคเบิลแต่ละตัวและทำให้กระบวนการติดตั้งง่ายขึ้น

3.3 สายโซล่าร์ที่ยืดหยุ่น

สายโซลาร์ที่ยืดหยุ่นได้รับการออกแบบมาสำหรับแอปพลิเคชันที่สายเคเบิลต้องการโค้งงอหรือเคลื่อนที่บ่อยๆ สายเคเบิลเหล่านี้มักใช้ในระบบที่ต้องใช้การเคลื่อนไหวเช่นระบบติดตามแสงอาทิตย์หรือที่การติดตั้งต้องมีการนำทางที่แน่นหนา

แอปพลิเคชัน: สายเคเบิลที่มีความยืดหยุ่นใช้ในระบบพลังงานแสงอาทิตย์ทั้งที่อยู่อาศัยและเชิงพาณิชย์โดยเฉพาะอย่างยิ่งที่สายเคเบิลจำเป็นต้องถูกกำหนดเส้นทางผ่านพื้นที่แคบ ๆ หรือเคลื่อนย้ายเป็นประจำ

ข้อดี: สายเคเบิลที่ยืดหยุ่นนั้นง่ายต่อการติดตั้งและทนทานในสภาพแวดล้อมที่การดัดและการเคลื่อนไหวเป็นเรื่องธรรมดา

3.4 สายโซลาร์หุ้มเกราะหุ้มเกราะ

สายเคเบิลพลังงานแสงอาทิตย์แบบหุ้มเกราะติดตั้งด้วยการป้องกันชั้นเพิ่มเติมซึ่งมักทำจากเหล็กหรืออลูมิเนียมเพื่อป้องกันสายเคเบิลจากความเสียหายทางกลเช่นการบดหรือการขัดถู สายเคเบิลเหล่านี้มักจะใช้ในการติดตั้งที่สายเคเบิลสัมผัสกับสภาพแวดล้อมทางกายภาพที่รุนแรงเช่นใต้ดินหรือในพื้นที่ที่มีการจราจรบนเท้าหนักหรือยานพาหนะ

แอปพลิเคชัน: สายรัดหุ้มเกราะมักใช้ในการติดตั้งพลังงานแสงอาทิตย์ในอุตสาหกรรมหรือระดับยูทิลิตี้หรือเมื่อสายเคเบิลถูกฝังอยู่ใต้ดิน

ข้อดี: ชั้นการป้องกันที่เพิ่มขึ้นทำให้สายเกราะทนต่อความเสียหายทางกลมากเพิ่มอายุการใช้งานและความปลอดภัย

4. เหตุใดสายโซลาร์เซลล์จึงมีความสำคัญในระบบสุริยจักรวาล?

สายไฟโซลาร์เซลล์มีบทบาทสำคัญในการทำงานของระบบพลังงานแสงอาทิตย์ ฟังก์ชั่นหลักของพวกเขาคือการพกพาพลังงานไฟฟ้าที่สร้างขึ้นโดยแผงโซลาร์เซลล์ไปยังอินเวอร์เตอร์ซึ่งแปลงกระแสไฟฟ้าโดยตรง (DC) เป็นกระแสสลับ (AC) ที่สามารถใช้ในบ้านธุรกิจหรือป้อนเข้าสู่กริดไฟฟ้า นี่คือเหตุผลสำคัญบางประการว่าทำไมสายโซลาร์เซลล์จึงสำคัญมาก:

4.1 การส่งพลังงานที่มีประสิทธิภาพ

สายเคเบิลพลังงานแสงอาทิตย์ได้รับการออกแบบมาเพื่อพกพากระแสไฟฟ้าอย่างมีประสิทธิภาพลดการสูญเสียพลังงานผ่านระยะการส่งผ่าน สิ่งนี้มีความสำคัญอย่างยิ่งในการติดตั้งพลังงานแสงอาทิตย์ขนาดใหญ่ซึ่งแม้แต่การสูญเสียเล็กน้อยก็สามารถเพิ่มขึ้นเมื่อเวลาผ่านไปและลดประสิทธิภาพของระบบโดยรวม

4.2 ความปลอดภัย

สายเคเบิลโซลาร์เซลล์จะต้องเป็นไปตามมาตรฐานความปลอดภัยที่เข้มงวดเพื่อป้องกันอันตรายทางไฟฟ้าเช่นการลัดวงจรหรือความเสี่ยงจากไฟไหม้ ด้วยการใช้วัสดุที่มีคุณภาพสูงและทำให้มั่นใจได้ว่าสายเคเบิลได้รับการหุ้มฉนวนและป้องกันอย่างถูกต้องสายโซลาร์เซลล์ช่วยป้องกันอุบัติเหตุทางไฟฟ้าไฟและสถานการณ์อันตรายอื่น ๆ

4.3 ความทน

เนื่องจากสายเคเบิลแสงอาทิตย์มักจะสัมผัสกับสภาวะกลางแจ้งที่รุนแรงจึงต้องทนทานพอที่จะทนต่อรังสี UV ความผันผวนของอุณหภูมิความชื้นและความเครียดเชิงกล สายโซลาร์เซลล์ที่ทนทานช่วยให้มั่นใจได้ว่าระบบสุริยะทำงานอย่างปลอดภัยและมีประสิทธิภาพมานานหลายทศวรรษลดความจำเป็นในการซ่อมแซมหรือทดแทนบ่อยครั้ง

4.4 ความน่าเชื่อถือ

ความน่าเชื่อถือของสายโซลาร์เซลล์มีความสำคัญต่อประสิทธิภาพโดยรวมของระบบเซลล์แสงอาทิตย์ หากสายเคเบิลล้มเหลวก็สามารถขัดขวางทั้งระบบนำไปสู่การหยุดทำงานของพลังงานหรือความไร้ประสิทธิภาพ สายไฟพลังงานแสงอาทิตย์ที่มีคุณภาพสูงทำให้มั่นใจได้ว่าระบบยังคงดำเนินการโดยไม่มีการหยุดชะงักซึ่งเป็นแหล่งพลังงานที่เชื่อถือได้สำหรับบ้านธุรกิจและอุตสาหกรรม

5. มาตรฐานสำหรับสายไฟเซลล์แสงอาทิตย์

สายเคเบิลโซลาร์เซลล์จะต้องเป็นไปตามมาตรฐานสากลที่หลากหลายเพื่อให้แน่ใจว่าคุณภาพและความปลอดภัยของพวกเขา มาตรฐานสำคัญบางอย่างที่สายโซลาร์ต้องปฏิบัติตามรวมถึง:

IEC 60227: ครอบคลุมข้อกำหนดการก่อสร้างและประสิทธิภาพสำหรับสายเคเบิลหุ้มฉนวน PVC

IEC 60216: ระบุคุณสมบัติความอดทนทางความร้อนของวัสดุฉนวนไฟฟ้า

IEC 60332: ที่อยู่การแพร่กระจายเปลวไฟและความปลอดภัยจากอัคคีภัย

UL 4703: ระบุมาตรฐานความปลอดภัยสำหรับสายเคเบิลที่ใช้ในระบบเซลล์แสงอาทิตย์ในสหรัฐอเมริกา

TÜV: การรับรองจากTüvทำให้มั่นใจได้ว่าสายไฟโซลาร์เซลล์จะปฏิบัติตามมาตรฐานที่จำเป็นสำหรับการใช้งานกลางแจ้งและการต่อต้านรังสียูวี

มาตรฐานเหล่านี้ทำให้มั่นใจได้ว่าสายโซลาร์เซลล์นั้นปลอดภัยเชื่อถือได้และสามารถทนต่อความต้องการของการใช้งานกลางแจ้งในระยะยาวในระบบพลังงานแสงอาทิตย์
