การเลือกประเภทลวดที่เหมาะสมเป็นสิ่งสำคัญสำหรับความปลอดภัยเศรษฐกิจและการทำงานระยะยาวของระบบพลังงาน สาย Thhn และสาย Romex (หรือที่รู้จักกันในชื่อสายเคเบิล NM หรือสายเคเบิล NM-B) เป็นสายไฟสองประเภททั่วไปในอเมริกาเหนือที่มีความแตกต่างมากมายในโครงสร้างการใช้งานข้อกำหนดและประสิทธิภาพ
1, ความแตกต่างในคำจำกัดความพื้นฐานและการก่อสร้าง
1. สาย thhn(เคลือบไนล่อนทนความร้อนสูง)
Thhn เป็นตัวย่อสำหรับไนลอนทนความร้อนสูงที่เคลือบด้วยเทอร์โมพลาสติกในภาษาอังกฤษแปลว่า "ลวดไนลอนทนความร้อนสูงของเทอร์โมพลาสติก" ลวดประเภทนี้โดยทั่วไปเป็นโครงสร้างหลักเดียวที่มีตัวนำทองแดงหรืออลูมิเนียมห่อหุ้มด้วยฉนวน PVC และปลอกไนล่อนและมีความต้านทานความร้อนที่ดีและความแข็งแรงเชิงกล
2. ลวด Romex(สายเคเบิล NM หรือลวด NM-B สายเคเบิลที่ไม่ใช่โลหะ)
Romex เป็นเครื่องหมายการค้าจดทะเบียนของ Southwire Corporation ในสหรัฐอเมริกาซึ่งหมายถึงสายเคเบิล NM (สายเคเบิลที่ไม่ใช่โลหะ) Romex เป็นสายเคเบิลมัลติคอร์ที่มีสายไฟหุ้มฉนวนสองสายขึ้นไปและลวดดินเปล่าห่อด้วยปลอก PVC ที่ไม่ใช่โลหะ มันเป็นผลิตภัณฑ์หลักสำหรับการเดินสายที่อยู่อาศัย
2, การเปรียบเทียบองค์ประกอบโครงสร้างระหว่างสาย thhn และลวด Romex
| เปรียบเทียบรายการ | สาย thhn | สาย Romex (สายเคเบิล NM หรือสายเคเบิล NM-B) |
| วัสดุตัวนำ | ทองแดงหรือทองแดง | ทองแดง |
| วัสดุฉนวน | ปลอก PVC+ไนลอน | ฉนวนภายในด้วยลวด PVC+ไนลอนปกคลุมไปจากภายนอกด้วยปลอก PVC อินทิกรัล |
| หมัดชนิด | ไม่มีปลอกป้องกันโดยรวม (ห่อด้วยไนล่อนเท่านั้น) | ปลอก PVC โดยรวมห่อตัวนำทั้งหมด |
| จำนวนสายไฟ | แกนเดียว | Multi Core (โดยปกติจะมีสายไฟหุ้มฉนวน 2 หรือ 3 เส้น+ลวดดินเปล่า) |
| รูปแบบโครงสร้าง | สายหลักเดียว | ลวดมัลติคอร์ |
3 การเปรียบเทียบสถานการณ์ที่เกี่ยวข้อง
สาย Thhn และ Romex Wire ยังมีความแตกต่างอย่างมีนัยสำคัญในสถานการณ์การใช้งานของพวกเขา
1. แอปพลิเคชันทั่วไปของสาย thhn:
ระบบกระจายพลังงานอุตสาหกรรม
การเดินสายไฟฟ้าอาคารเชิงพาณิชย์
EMT, PVC, เกลียวลวดในหลอดโลหะ
การเดินสายภายในของตู้ควบคุม
2. การใช้งานทั่วไปของลวด Romex (ลวด NM หรือลวด NM-B):
สายไฟคงที่ในร่มของอาคารที่อยู่อาศัย
การใช้ท่อร้อยสายในผนังไม้เพดานและพื้น (ไม่จำเป็นต้องมีท่อทางโลหะ)
การเชื่อมต่อระหว่างซ็อกเก็ตไฟฟ้าและสวิตช์
4, การเปรียบเทียบพารามิเตอร์ประสิทธิภาพไฟฟ้าระหว่างสาย thhn และลวด Romex
| รายการพารามิเตอร์ | สายเคเบิล thhn | สาย Romex (สายเคเบิล NM หรือสายเคเบิล NM-B) |
| แรงดันไฟฟ้า | 600V | 600V |
| ประสิทธิภาพการทนความร้อน | สูงสุด 90 องศา C ในสภาพแวดล้อมที่แห้ง 75 องศา C ในสภาพแวดล้อมที่ชื้น | 90 องศา C ในสภาพแวดล้อมที่แห้ง แต่ใช้ในสภาพแวดล้อม 60 องศา C |
| การชะลอเปลวไฟ | ดี (ปลอกไนลอนมีการหน่วงการเปลวไฟ) | ดีปลอกพีวีซีมีความต้านทานต่อเปลวไฟ |
| ประสิทธิภาพกันน้ำ | สามารถใช้ในสภาพแวดล้อมที่ชื้น (ต้องใช้ท่อ) | ไม่เหมาะสำหรับสภาพแวดล้อมที่ชื้น |
| ความยืดหยุ่นในการติดตั้ง | ควรใช้ร่วมกับท่อโลหะหรือพีวีซี | สามารถวางโดยตรงได้โดยไม่จำเป็นต้องใช้ท่อ |
5, การเปรียบเทียบการก่อสร้างและการติดตั้ง
| คุณสมบัติการติดตั้ง | สาย thhn | สาย Romex (สายเคเบิล NM หรือสายเคเบิล NM-B) |
| จำเป็นต้องสวมหลอดหรือไม่ | ใช่ | เลขที่ |
| ความซับซ้อนในการติดตั้ง | จำเป็นต้องออกแบบท่อการติดตั้งมีความซับซ้อน | ติดตั้งง่าย |
| ความยืดหยุ่น | เส้นเดี่ยวที่ยืดหยุ่นง่ายต่อการแนะนำในกล่องไฟฟ้า | โครงสร้างสายเคเบิลโดยรวมยาก แต่จัดการได้ง่ายเล็กน้อย |
| การมองเห็น | มองไม่เห็นภายในท่อจำเป็นต้องใช้ไดอะแกรมไฟฟ้า | การเดินสายที่ชัดเจนและใช้งานง่ายเพื่อการแก้ไขปัญหาได้ง่าย |
6, การเปรียบเทียบความปลอดภัยและความทนทาน
| ปัจจัยด้านความปลอดภัย\/ความทนทาน | สายเคเบิล thhn | ลวด Romex (ลวด NM หรือ NM-B ลวด) |
| ความสามารถในการป้องกันเชิงกล | อาศัยท่อร้อยสายที่แข็งแกร่งมาก | โดยทั่วไปปลอกป้องกันมี จำกัด |
| ความต้านทานต่อความชื้น\/ความต้านทานการกัดกร่อน | แข็งแกร่งเหมาะสำหรับสภาพแวดล้อมใต้ดินหรือชื้น (พร้อมท่อร้อยสาย) | อ่อนแอไม่แนะนำให้ใช้ในสภาพแวดล้อมที่ชื้นหรือกลางแจ้ง |
| ความต้านทานต่อวัย | ยอดเยี่ยมปลอกไนลอนให้การป้องกันเพิ่มเติม | โดยทั่วไปการเปิดรับแสงระยะยาวมีแนวโน้มที่จะแก่ชรา |
| ความปลอดภัยจากอัคคีภัย | สูงไนลอนมีการหน่วงการเปลวไฟ | โดยทั่วไปจำเป็นต้องป้องกันไม่ให้สายเคเบิลโอเวอร์โหลดหรือลัดวงจร |
7, สรุปข้อดีและข้อเสียของสาย Thhn และ Romex Wire
ข้อดีและข้อเสียของสายเคเบิล thhn
ข้อได้เปรียบ:
ความต้านทานความร้อนสูงและความต้านทานการกัดกร่อน
ประสิทธิภาพการรักษาความปลอดภัยที่แข็งแกร่ง
สามารถใช้ในสภาพแวดล้อมการเดินสายที่ซับซ้อนต่างๆ
ข้อเสีย:
การติดตั้งต้องใช้ท่อเกลียวซึ่งเพิ่มต้นทุนแรงงาน
ไม่เหมาะสำหรับการเดินสายอย่างรวดเร็วหรือสถานการณ์การติดตั้งง่าย
ข้อดีและข้อเสียของลวด Romex
ข้อได้เปรียบ:
การติดตั้งที่ง่ายและรวดเร็ว
ต้นทุนต่ำโดยเฉพาะอย่างยิ่งเหมาะสำหรับโครงการที่อยู่อาศัย
สายมัลติคอร์แบบบูรณาการเพื่อการจัดการที่ง่าย
ข้อเสีย:
ไม่เหมาะสำหรับสภาพแวดล้อมที่เปียกชื้นหรือใต้ดิน
ประสิทธิภาพการป้องกันเชิงกลของปลอกนั้นอ่อนแอ
เหมาะสำหรับฉากในร่มแห้งเท่านั้น
8, คำแนะนำการใช้งาน
| รายการ | ประเภทลวดที่แนะนำ | เหตุผล |
| การเดินสายที่อยู่อาศัย | ลวด Romex (ลวด NM หรือ NM-B ลวด) | การติดตั้งที่รวดเร็วและการปฏิบัติตามกฎระเบียบ |
| การเดินสายพาณิชย์ | สายเคเบิล Thhn + EMT Tube | ระดับความปลอดภัยสูงโครงสร้างที่ยืดหยุ่นปรับให้เข้ากับระบบที่ซับซ้อน |
| สภาพแวดล้อมที่ชื้นหรือใต้ดิน | Thhn Wire + ท่อน้ำกันน้ำ | ความสามารถในการจัดการกับเงื่อนไขที่ชื้นและสร้างความมั่นใจในการดำเนินงานที่ปลอดภัยในระยะยาว |
| การเชื่อมต่ออุปกรณ์ไฟฟ้าชั่วคราว | สายเคเบิล thhn | ถอดประกอบและนำกลับมาใช้ใหม่ได้ง่ายปรับให้เข้ากับกล่องแจกจ่ายต่างๆ |

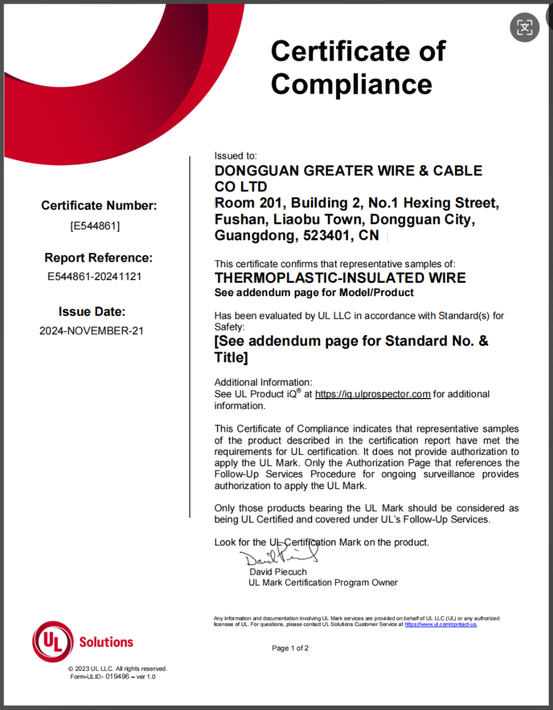

ต้องการสายมาตรฐานอเมริกันคุณภาพสูงหรือไม่?Dongguan Greater Wire & Cable Co. , Ltd- เป็นตัวเลือกที่ดีที่สุดของคุณ! ในฐานะผู้จัดหาสายเคเบิลมืออาชีพในตลาดอเมริกาเหนือเรามีประสบการณ์การผลิต 20+ ปีและใช้เทคโนโลยีการผลิตชั้นนำของโลกเพื่อให้แน่ใจว่าสายเคเบิลมีค่าการนำไฟฟ้าที่เหนือกว่าความต้านทานการกัดกร่อนความต้านทานอุณหภูมิสูงและความยืดหยุ่น ผลิตภัณฑ์ทั้งหมดของเราได้รับการรับรอง UL (UL83, UL44, UL719, ฯลฯ ), เป็นไปตามมาตรฐาน NEC และสามารถใช้กันอย่างแพร่หลายในการเดินสายที่อยู่อาศัยสิ่งอำนวยความสะดวกอุตสาหกรรมโครงการก่อสร้างและระบบพลังงาน อุปทานโดยตรงจากโรงงานราคาที่แข่งขันได้มากขึ้น! เราสัญญาว่าจะส่งมอบอย่างรวดเร็วเพื่อช่วยให้คุณคว้าโอกาสทางการตลาด! ติดต่อเราสำหรับตัวอย่างและคำพูดฟรี!
