ในการติดตั้งระบบไฟฟ้าในอเมริกาเหนือ ความลึกของการฝังสายเคเบิลใต้ดินเกี่ยวข้องโดยตรงความปลอดภัย ความทนทาน และการปฏิบัติตามข้อกำหนด- ในบรรดาตัวเลือกที่มีอยู่สายไฟ UF-B (ตัวป้อนใต้ดิน ชนิด B)ได้รับการคัดเลือกอย่างกว้างขวางสำหรับการใช้งานกลางแจ้งและใต้ดินเนื่องจากมีทนต่อความชื้นและความสามารถในการฝังโดยตรงโดยไม่ต้องใช้ท่อ.
อย่างไรก็ตาม มีคำถามทั่วไปเกิดขึ้น:ควรฝังลวด UF-B ไว้ลึกแค่ไหนเพื่อความปลอดภัยและการปฏิบัติตามกฎระเบียบ
บทความนี้มีคำอธิบายโดยละเอียดเกี่ยวกับมาตรฐาน การใช้งานจริง- การเลือกรุ่น และข้อดีของผลิตภัณฑ์ช่วยให้ผู้รับเหมา ช่างไฟฟ้า และเจ้าของบ้าน DIY เลือกสายไฟที่เหมาะสมได้อย่างมั่นใจ
UF-B Wire คืออะไร ความหมายและความรู้พื้นฐาน
UF-ลวด B (ตัวป้อนใต้ดิน ชนิด B)เป็นสายไฟฟ้าชนิดหนึ่งที่ออกแบบโดยเฉพาะสำหรับการใช้งานกลางแจ้งและใต้ดิน
- คุณสมบัติการก่อสร้าง: ตัวนำทองแดงแข็ง หุ้มฉนวนแยกกัน พร้อมปลอกหุ้มด้านนอก PVC ที่ทนทานซึ่งทนทานต่อน้ำ ความชื้น แสงแดด และความเครียดเชิงกล
- การใช้งาน: เหมาะสำหรับการฝังโดยตรงในดิน สภาพแวดล้อมที่ชื้น และเครื่องให้อาหารกลางแจ้งสำหรับสวน ฟาร์ม อู่ซ่อมรถ เพิง และปั๊ม

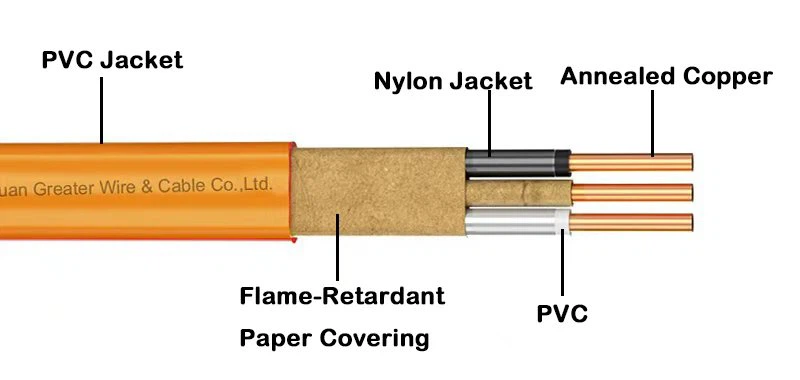

- เปรียบเทียบกับ NM-B: NM-B ได้รับการออกแบบมาเพื่อสถานที่แห้งในร่ม, ในขณะที่UF-B ได้รับการจัดอันดับสำหรับการใช้งานกลางแจ้ง/ใต้ดินและสามารถฝังได้โดยตรงโดยไม่ต้องใช้ท่อ
- ระเบียบข้อบังคับ: ปกครองโดยรหัสไฟฟ้าแห่งชาติ (NEC)ซึ่งระบุความลึกของการฝังที่จำเป็นสำหรับสถานการณ์ต่างๆ
👉 พูดง่ายๆ ก็คือNM-B ใช้สำหรับในอาคาร UF-B ใช้สำหรับกลางแจ้งและใต้ดิน.
จำเป็นต้องฝังลวด UF-B หรือไม่
คำตอบคือ:ไม่เสมอไป แต่ขอแนะนำอย่างยิ่ง.
- สำหรับการเดินสายไฟภายนอกอาคารชั่วคราว UF-B อาจติดตั้งบนผนังหรือยึดไว้เหนือพื้นดิน
- สำหรับส่วนใหญ่โครงการไฟฟ้ากลางแจ้งที่อยู่อาศัยและพาณิชยกรรมแนะนำให้ฝังศพเพราะจะทำให้การป้องกันที่ดีขึ้นและอายุการใช้งานที่ยาวนานขึ้น.
👉ในทางปฏิบัติการฝังสาย UF-B เป็นวิธีที่ปลอดภัยและเชื่อถือได้มากที่สุด.
จะเกิดอะไรขึ้นหากฝังลวด UF-B ไม่ถูกต้อง
1. อันตรายจากความปลอดภัย
- สายไฟที่ตื้นหรือเปลือยอาจได้รับความเสียหายจากเครื่องมือจัดสวน การขุด หรือกิจกรรมกลางแจ้ง ส่งผลให้เกิดไฟฟ้าลัดวงจรหรือไฟฟ้าช็อต
2.ไฟฟ้าขัดข้อง
- การสัมผัสกับแสงแดดและความชื้นเป็นเวลานานจะเร่งการสลายตัวของฉนวน ทำให้เกิดความร้อนสูงเกินไปหรือสายไฟขัดข้อง
3.การละเมิดรหัส
- การไม่ปฏิบัติตามความลึกของการฝังศพของ NEC อาจส่งผลให้การตรวจสอบล้มเหลวและการเคลมประกันถูกปฏิเสธ
4.ความสูญเสียทางเศรษฐกิจ
- การซ่อมแซมหรือเปลี่ยนใหม่มีค่าใช้จ่ายสูงและหยุดชะงักเมื่อการติดตั้งที่ไม่เหมาะสมล้มเหลว
👉 การฝังศพที่เหมาะสมไม่ได้เป็นเพียงเรื่องของการปฏิบัติตามข้อกำหนดเท่านั้น- แต่ยังรับประกันอีกด้วยความปลอดภัย ความทนทาน และ-ความน่าเชื่อถือในระยะยาว.
มาตรฐานความลึกของการฝังลวด UF-B
ตามที่NEC (รหัสไฟฟ้าแห่งชาติ)ข้อกำหนดความลึกของการฝังจะแตกต่างกันไปขึ้นอยู่กับสภาพแวดล้อมการติดตั้ง:
| สถานการณ์การใช้งาน | ความลึกขั้นต่ำของการฝังศพ | ต้องใช้ท่อร้อยสาย | หมายเหตุ |
|---|---|---|---|
| การฝังศพโดยตรงในสนาม/สวน | 24 นิ้ว (ประมาณ 60 ซม.) | เลขที่ | UF-B ได้รับการจัดอันดับสำหรับการฝังศพโดยตรง |
| ใต้ทางรถวิ่ง/ถนน | 24–30 นิ้ว (ñ60–75 ซม.) | แนะนำท่อร้อยสายแข็ง | ป้องกันความเสียหายจากการบรรทุกของตัวรถ |
| มีการป้องกันท่อพีวีซี/โลหะ | 18 นิ้ว (ประมาณ 45 ซม.) | ใช่ | ให้การปกป้องทางกลเพิ่มเติม |
| การฝังศพแบบตื้นสำหรับไฟสนาม | 12 นิ้ว (30 ซม.) | ต้องใช้ท่อ | ทั่วไปสำหรับแสงแนวนอน |
👉 บทสรุป: หากติดตั้งใต้ดินโดยตรง จะต้องฝังลวด UF- Bลึกอย่างน้อย 24 นิ้ว- ด้วยการป้องกันท่อร้อยสายสามารถลดความลึกลงได้12–18 นิ้วขึ้นอยู่กับเงื่อนไข
การใช้งานทั่วไปของ UF-B Wire
ลวด UF-B ถูกนำมาใช้กันอย่างแพร่หลายสำหรับโครงการกลางแจ้งและใต้ดิน:
1.ไฟสวนและภูมิทัศน์
- 12/2 UF-บฝังอยู่ในท่อร้อยสายจากแผงถึงอุปกรณ์ให้แสงสว่าง 12–18 นิ้ว
2.โรงจอดรถหรือโรงเก็บไฟฟ้า
- 10/3 UF-บฝังไว้ตั้งแต่ 24 นิ้วขึ้นไปสำหรับโหลดกระแสไฟที่สูงกว่า
3.ปั๊มน้ำฟาร์มและสวน
- 10/2 หรือ 8/2 UF-Bทนต่อความชื้น- ฝังโดยตรงเพื่อการทำงานที่เชื่อถือได้ในระยะยาว-
4.อุปกรณ์สระว่ายน้ำ
- ต้องปฏิบัติตาม NEC อย่างเคร่งครัด แนะนำให้มีการป้องกันท่อร้อยสาย ความลึกของการฝัง 18–24 นิ้ว
-
วิธีเลือกขนาดสาย UF{0}}B ที่เหมาะสม
การเลือกลวดควรคำนึงถึงโหลดปัจจุบัน ความยาวรัน และประเภทการใช้งาน:
| ประเภทสายเคเบิล | เกจวัดลวด (AWG) | ความทึบแสง (A) | การใช้งานทั่วไป |
|---|---|---|---|
| 14/2 UF-บ | 14 AWG | 15A | ไฟกลางแจ้งขนาดเล็ก, ปลั๊กไฟ |
| 12/2 UF-บ | 12 AWG | 20A | ไฟสวน, ปลั๊กไฟกลางแจ้ง |
| 10/2 ยูเอฟ-บ | 10 AWG | 30A | ปั๊มอุปกรณ์ขนาดเล็ก |
| 10/3 UF-บ | 10 AWG | 30A (3 ตัวนำ + สายดิน) | เครื่องป้อนโรงรถ/โรงเก็บของ |
| 8/2 ยูเอฟ-บ | 8 AWG | 40A | เครื่องจักรในฟาร์ม รับน้ำหนักได้มากขึ้น |
| 6/3 UF-บ | 6 AWG | 55A | แผงย่อยหรือเครื่องป้อน-งานหนัก |
👉 หลักเกณฑ์ทั่วไป:
- ระยะทางสั้นโหลดเบา → 14/2, 12/2
- โหลดปานกลาง วิ่งปานกลาง → 10/2, 10/3
- บรรทุกหนัก วิ่งยาว → 8/2, 6/3
เลือกข้อดีของผลิตภัณฑ์และบริการของเรา
เมื่อพูดถึงโครงการไฟฟ้า ยี่ห้อของสายไฟมีความสำคัญพอๆ กับการติดตั้งตงกวน Greater Wire & Cable Co. , Ltd.ให้บริการอย่างเต็มรูปแบบของสายไฟที่ผ่านการรับรอง UL-ออกแบบมาสำหรับตลาดสหรัฐอเมริกาและแคนาดา
🌟 ข้อดีของเรา:
1.กลุ่มผลิตภัณฑ์
- อุปทานเต็มรูปแบบของนิวเม็กซิโก-B, THHN, UF-B, XHHWสายเคเบิล
- เหมาะสำหรับการใช้งานที่อยู่อาศัยเชิงพาณิชย์และอุตสาหกรรม
2.การรับประกันการรับรอง
- ได้รับการรับรองมาตรฐาน UL และ cUL
- สอดคล้องกับรหัสไฟฟ้าของสหรัฐอเมริกาและแคนาดาโดยสมบูรณ์
3.ข้อกำหนดที่สมบูรณ์
- ความคุ้มครองจาก14 AWG ถึง 6 AWG
- ตั้งแต่งานเบา-ไปจนถึงงานหนัก-
4. อุปทานที่เชื่อถือได้
- จัดส่งที่รวดเร็วด้วยปริมาณการสั่งซื้อที่ยืดหยุ่น
- รองรับการจัดส่งทั้งจำนวนมากและขนาดเล็ก-
5.ข้อดีการบริการ
- การสนับสนุนด้านเทคนิคระดับมืออาชีพสำหรับการเลือกก่อน-การขายและหลัง-การติดตั้ง
- ไม่ว่าโครงการจะขนาดไหนเราก็จัดให้คำแนะนำจากผู้เชี่ยวชาญและบริการที่เป็นมิตร
6.ความร่วมมือระดับโลก
- ทศวรรษของประสบการณ์การผลิตและการส่งออก
- พันธมิตรที่เชื่อถือได้ทั่วอเมริกาเหนือ, ยุโรป, ตะวันออกกลาง, เอเชียตะวันออกเฉียงใต้
ดำเนินการ: เลือกสายไฟที่ปลอดภัยและเชื่อถือได้มากขึ้น
ไม่ว่าโครงการของคุณจะเป็นแสงสว่างแนวนอน แหล่งจ่ายไฟในฟาร์ม หรือตัวป้อนแผงย่อยการเลือกสายไฟ UF-B ที่ถูกต้องและการปฏิบัติตามมาตรฐานการฝังศพที่เหมาะสมจะช่วยให้มั่นใจได้ความปลอดภัย ความทนทาน และการปฏิบัติตามข้อกำหนด.
ที่ตงกวน Greater Wire & Cable Co. , Ltd.เราจัดส่งให้ผลิตภัณฑ์คุณภาพสูง- การจัดส่งที่รวดเร็ว และบริการระดับมืออาชีพเพื่อช่วยให้โครงการของคุณประสบความสำเร็จ
