คำอธิบาย

พารามิเตอร์ทางเทคนิค

การรับรอง

16mm2 V90 earth cable

ผลิตภัณฑ์ยิงจริง

16mm2 PVC building wire green yellow

ตัวนำสายดินของแผงสำหรับแผงสวิตช์และระบบควบคุม

สายดินเขียวเหลือง 16 ตร.มมสร้างขึ้นด้วยเส้นทองแดงอบอ่อนธรรมดาขนาด 1.70 มม. เจ็ดเส้นสำหรับการเชื่อมต่อสายดิน-ป้องกันคงที่ในแผงสวิตช์ แผงประกอบ ระบบควบคุม และอุปกรณ์ที่ได้รับการป้องกัน สายตัวนำลงดินแบบแยกเป็นไปตามข้อกำหนดตัวนำ AS/NZS 1125 และมีฉนวนตาม AS/NZS 5000.1 เนื่องจากเป็นสายกราวด์แผง PVC V90 มีอัตรา 0.6/1kV จ่ายโดยไม่มีเปลือกด้านนอก และระบุไว้สำหรับการทำงานต่อเนื่อง 75 องศา GERITEL WIRE สามารถผลิตตารางสีที่ได้รับอนุมัติ คำอธิบายแบบกำหนดเอง ความยาวที่วัดได้ และการบรรจุม้วนหรือดรัมด้วยฉลากชุด ผู้ออกแบบที่ได้รับใบอนุญาตควรยืนยันขนาดดิน ความทนทานต่อกระแสไฟ{11}} และระบบดึงและย้ำที่ถูกต้อง

ข้อมูลจำเพาะของผลิตภัณฑ์

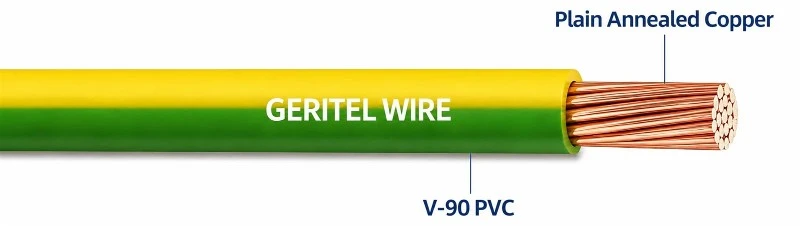

16mm2 single core earth cable

การใช้งาน

สำหรับตัวนำสายดินที่แยกจากกัน สำหรับการเดินสายแผงสวิตช์และแผงควบคุม สำหรับการเดินสายคงที่ภายในเปลือกหุ้มหรืออุปกรณ์อื่นที่ไม่สามารถเข้าถึงสายเคเบิลได้โดยไม่ต้องใช้เครื่องมือ สำหรับการใช้งานที่ต้องการคุณสมบัติการเสื่อมสภาพที่ดีขึ้นเป็น PVC 75 องศา เนื่องจากอุณหภูมิแวดล้อมสูงขึ้น เหมาะสำหรับต่อต่อม

ข้อมูลจำเพาะ

คอนดักเตอร์

ตัวนำทองแดงอบอ่อนธรรมดาถึง AS/NZS 1125
อุณหภูมิการทำงานต่อเนื่องสูงสุด: 75 องศา

สามารถทำงานที่อุณหภูมิสูงถึง 90 องศาได้เมื่อไม่สัมผัสกับการเสียรูปทางกล (ดู AS/NZS 3008.1)

ฉนวนกันความร้อน

วี-90 พีวีซี
สี: เขียว/เหลือง

คอนดักเตอร์
คอนดักเตอร์			เคเบิล				นาที. ติดตั้งแล้ว ดัด รัศมี มม
ที่กำหนด C.S.A มม.²	ที่กำหนด เส้นผ่านศูนย์กลาง ของสายไฟ ไม่/มม	ที่กำหนด เส้นผ่านศูนย์กลาง มม	ที่กำหนด ฉนวนกันความร้อน ความหนา มม	เส้นผ่านศูนย์กลางโดยรวม		ประมาณ มวล กก./100 ม
ที่กำหนด C.S.A มม.²		ที่กำหนด เส้นผ่านศูนย์กลาง มม	ที่กำหนด ฉนวนกันความร้อน ความหนา มม	ขั้นต่ำ มม	สูงสุด มม	ประมาณ มวล กก./100 ม
1.0*	1/11.3	1.13	0.8	2.6	2.8	1.7	10
1.5	7/0.50	1.5	0.8	3.0	3.2	2.2	15
2.5*	1/1.78	1.78	0.8	3.3	3.5	3.3	15
2.5	7/0.67	2.0	0.8	3.5	3.7	3.4	15
4	7/0.85	2.6	1.0	4.5	4.6	5.4	20
6	7/1.04	3.1	1.0	5.1	5.2	7.6	20
10	7/1.35	4.1	1.0	6.0	6.1	12	25
16	7/1.70	5.1	1.0	7.1	7.2	18	30
25	19/1.35	6.8	1.2	9.1	9.3	27	35
35	19/1.53	7.7	1.2	10.0	10.1	36	40
50	19/1.78	8.9	1.4	11.6	11.9	51	50
70	19/2.14	10.7	1.4	13.4	13.5	70	55
95	19/1.45	12.5	1.6	15.9	15.9	98	65
120	37/2.03	14.2	1.6	17.4	17.4	120	70
150	37/2.25	15.8	1.8	19.5	19.5	148	80
185	37/2.52	17.6	2.0	21.7	21.7	185	90

					ลักษณะทางไฟฟ้า
คอนดักเตอร์ ระบุ C.S.A. มม.²	คะแนนปัจจุบัน (ก)				ลักษณะทางไฟฟ้า
	สามเฟส		เฟสเดียว		กระแสตรงสูงสุด ความต้านทาน ที่ 20 องศา Ω/กม	รีแอคแตนซ์ต่อคอร์ (พระฉายาลักษณ์ น่าสัมผัส) Ω/กม
	ในท่อ ในอากาศ A	ใต้ดิน ในท่อ A	ในท่อร้อยสาย A	ใต้ดิน ในท่อ A
1.0*	11	16	13	18	18.1	0.119
1.5	14	20	16	24	13.6	0.111
2.5*	20	28	22	33	7.41	0.102
2.5	20	28	22	33	7.41	0.102
4	26	37	30	42	4.61	0.102
6	34	46	38	53	3.08	0.0967
10	47	61	53	71	1.83	0.0906
16	62	80	71	91	1.15	0.0861
25	87	105	97	120	0.727	0.0853
35	100	125	115	145	0.524	0.0826
50	125	150	140	170	0.387	0.0797
70	155	185	175	210	0.268	0.0770
95	185	225	210	260	0.193	0.0766
120	220	260	250	295	0.153	0.0743
150	250	290	280	335	0.124	0.0745
185	285	335	325	380	0.0991	0.0744

ใบรับรอง

16mm2 copper earth conductor

16mm2 protective earth conductor

บรรจุภัณฑ์

ม้วน

รอกพลาสติก

รอกไม้ขนาดเล็ก

แอปพลิเคชัน

แผงควบคุมอุตสาหกรรม

การเชื่อมต่อพลังงานพลังงานทดแทน

การเดินสายไฟสวิตช์บอร์ด

กรณี

การอัพเกรดแผงสวิตช์บอร์ดสนามบินแอดิเลด

การกระจายพลังงานแผงสวิตช์หลักอุตสาหกรรม

การเปลี่ยนสายเคเบิลแบบยืดหยุ่นของสวิตช์บอร์ดหลัก

ทำไมถึงเลือกพวกเรา

30ประสบการณ์หลายปี
ในบริการครบวงจร-เดียว

Dongguan Greater Wire & Cable Co., Ltd. เป็นผู้ผลิตสายเคเบิลเกรดวิศวกรรมมืออาชีพ-ในประเทศจีน โดยจัดหาโซลูชันสายไฟที่ผ่านการรับรองสำหรับโครงการอาคาร อุตสาหกรรม เหมืองแร่ พลังงาน และโครงสร้างพื้นฐานทั่วโลก

ด้วยโรงงานขนาด 30,000 ตร.ม. สายการผลิต 30 สาย วิศวกรที่มีประสบการณ์ และทีมงานควบคุมคุณภาพที่เข้มงวด เราจึงจัดหาผลิตภัณฑ์เคเบิลที่เชื่อถือได้ ตรวจสอบย้อนกลับได้ และเป็นไปตามข้อกำหนดสำหรับการใช้งานด้านวิศวกรรมระดับนานาชาติ ผลิตภัณฑ์ของเราได้รับการสนับสนุนจากการรับรองต่างๆ เช่น SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS และ ISO

เรามุ่งมั่นที่จะรักษาความปลอดภัย คุณภาพ ความโปร่งใส และความร่วมมือระยะยาว- ตั้งแต่การตรวจสอบวัตถุดิบไปจนถึงการทดสอบผลิตภัณฑ์สำเร็จรูป ทุกชุดได้รับการควบคุมอย่างรอบคอบเพื่อให้มั่นใจถึงประสิทธิภาพที่มั่นคงและการใช้งานโครงการที่เชื่อถือได้

Greater Cable - คุณภาพที่ผ่านการรับรอง อุปทานที่เชื่อถือได้ มูลค่าทางวิศวกรรม

15K

โครงการที่เสร็จสิ้นแล้ว

150+

พนักงานมืออาชีพ

15K

ลูกค้าที่มีความสุข

92+

รางวัลและใบรับรอง

อุปกรณ์โรงงาน

การรับรองระดับโลก

AS/NZS 5000.1 earth wire

ภาพถ่ายของลูกค้า

AS/NZS 5000.1 green yellow cable

การขนส่งระหว่างประเทศ

การขนส่งทางทะเล

เรานำเสนอโซลูชั่นการขนส่งทางทะเลที่เชื่อถือได้สำหรับการสั่งซื้อจำนวนมาก- สินค้าของคุณได้รับการบรรจุและจัดส่งอย่างปลอดภัยในตู้คอนเทนเนอร์ ทำให้มั่นใจได้ถึงต้นทุน-การจัดส่งที่คุ้มค่าไปยังท่าเรือทั่วโลก

การขนส่งทางอากาศ

เพื่อการจัดส่งที่รวดเร็วยิ่งขึ้น บริการขนส่งสินค้าทางอากาศของเราช่วยให้มั่นใจได้ว่าสินค้าของคุณถึงจุดหมายปลายทางระหว่างประเทศได้อย่างรวดเร็ว ด้วยการจัดการอย่างระมัดระวังและการติดตามอย่างครบถ้วนตลอดทาง

อินเตอร์เนชั่นแนลเอ็กซ์เพรส

ต้องการส่งสินค้าด่วน? บริการด่วนระหว่างประเทศของเราจะจัดส่งคำสั่งซื้อขนาดเล็กถึงขนาดกลางอย่างมีประสิทธิภาพ โดยให้บริการ-ถึง-บริการถึงหน้าบ้านพร้อมการติดตามแบบเรียลไทม์-เพื่อความอุ่นใจ

พันธมิตรสหกรณ์

เรากำลังมองหาพันธมิตรความร่วมมือเพื่อขยายธุรกิจของเรา

จะร่วมมือกับเราได้อย่างไร?

เพียงแบ่งปันความต้องการของคุณ รับโซลูชันระดับมืออาชีพของเรา ยืนยันตัวอย่าง และเพลิดเพลินกับการผลิตที่รวดเร็ว เชื่อถือได้ และการจัดส่งทั่วโลก - การร่วมงานกับเรานั้นง่ายมาก

ที่อยู่ของเรา

อาคาร 2 เลขที่. 40 ถนน Luxi 2nd เมือง Liaobu เมืองตงกวน มณฑลกวางตุ้ง ประเทศจีน

หมายเลขโทรศัพท์

+86 136 6257 9592

+86 135 1078 4550

อีเมล-

manager01@greaterwire.com

คำถามที่พบบ่อย

เหมาะกับการเดินสายไฟอุปกรณ์ภายในหรือไม่?

สายดินสำหรับการเดินสายอุปกรณ์สามารถติดตั้งภายในอุปกรณ์ป้องกันซึ่งการเข้าถึงต้องใช้เครื่องมือและการเดินสายยังคงคงที่ GERITEL WIRE สามารถจับคู่สี ขนาด การพิมพ์ และการบรรจุเข้ากับรายการวัสดุของอุปกรณ์ ช่วยให้การประกอบซ้ำได้ และระบุการเปลี่ยนชิ้นส่วนได้ง่ายขึ้น

สามารถติดตั้งสายเคเบิลในท่อร้อยสายได้หรือไม่?

สายดินของท่อร้อยสายเป็นชื่อตลาดทั่วไปสำหรับผลิตภัณฑ์แกนเดี่ยวที่ไม่มีปลอกหุ้มนี้ GERITEL WIRE สามารถจัดเตรียมขนาดที่เสร็จสมบูรณ์สำหรับ-การคำนวณการเติมท่อร้อยสาย และความยาวขดลวดหรือม้วนในทางปฏิบัติ ในขณะที่ผู้รับเหมาจะตรวจสอบปริมาณของตัวนำ การโค้งงอ ระยะการดึง และการใช้งานของท่อร้อยสายที่ได้รับอนุญาต

สายเคเบิลเหมาะสำหรับเคเบิลแกลนด์หรือไม่?

สายเคเบิลต่อลงดินสามารถใช้ได้เมื่อต่อม กล่องหุ้ม และระบบปลายสายได้รับการออกแบบสำหรับตัวนำหุ้มฉนวนตัวเดียว GERITEL WIRE สามารถจัดหาเส้นผ่านศูนย์กลางของสายเคเบิลที่ระบุและวัสดุตัวอย่างสำหรับการทดสอบต่อม ช่วยให้ลูกค้าตรวจสอบการปิดผนึก การรองรับ และการควบคุมความเครียดก่อนการผลิตจำนวนมาก

PE หมายถึงอะไรในคำอธิบายสายเคเบิล

PE หมายถึงสายดินป้องกัน ดังนั้นตัวนำ PE สีเขียวสีเหลืองจะระบุตัวนำความปลอดภัยที่ใช้สำหรับการป้องกันข้อผิดพลาด GERITEL WIRE สามารถรวมการอ้างอิง PE หมายเลขรายการ หรือเครื่องหมายมิเตอร์ไว้ในคำอธิบายการพิมพ์ที่ได้รับอนุมัติ ขณะเดียวกันก็ทำให้มั่นใจว่าเครื่องหมายผลิตภัณฑ์และการรับรองที่จำเป็นยังคงชัดเจน
